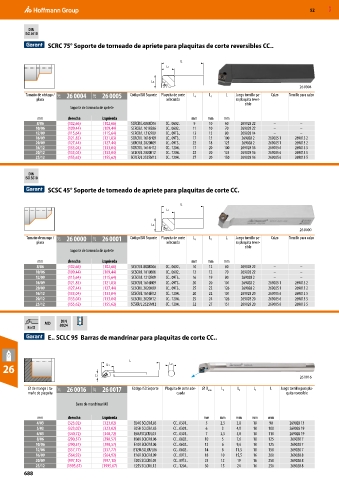

Page 688 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

DIN
ISO 5610

SCRC 75° Soporte de torneado de apriete para plaquitas de corte reversibles CC..

L
L1

L4
26 0004
Tamaño de vástago / 21T 26 0004 21T 26 0005 Código ISO Soporte Plaquita de corte L 4 L 1 L Juego tornillo pa- Calzo Tornillo para calzo
placa adecuada ra plaquita rever-
sible
Soporte de torneado de apriete
mm derecha izquierda mm mm mm
8/06 (102,66) (102,66) SCRCR/L 0808D06 CC.. 0602.. 9 10 60 269028 22 – –
10/06 (109,44) (109,44) SCRCR/L 1010E06 CC.. 0602.. 11 10 70 269028 22 – –
12/09 (115,64) (115,64) SCRCR/L 1212F09 CC.. 09T3.. 13 15 80 269028 14 – –
16/09 (121,83) (121,83) SCRCR/L 1616H09 CC.. 09T3.. 17 15 100 269028 2 269005 1 269013 2
20/09 (127,44) (127,44) SCRCR/L 2020K09 CC.. 09T3.. 22 18 125 269028 2 269005 1 269013 2
16/12 (133,04) (133,04) SCRCR/L 1616H12 CC.. 1204.. 17 20 100 269028 16 269005 6 269013 5
20/12 (133,04) (133,04) SCLCR/L 2020K12 CC.. 1204.. 22 20 125 269028 16 269005 6 269013 5
25/12 (155,62) (155,62) SCRCR/L 2525M12 CC.. 1204.. 27 20 150 269028 16 269005 6 269013 5

DIN
ISO 5610

SCSC 45° Soporte de torneado de apriete para plaquitas de corte CC.

L
L1

L4
26 0000
Tamaño de mango / 21T 26 0000 21T 26 0001 Código ISO Soporte Plaquita de corte L 4 L 1 L Juego tornillo pa- Calzo Tornillo para calzo
placa adecuada ra plaquita rever-
sible
Soporte de torneado de apriete
mm derecha izquierda mm mm mm
8/06 (102,66) (102,66) SCSCR/L 0808D06 CC.. 0602.. 10 12 60 269028 22 – –
10/06 (109,44) (109,44) SCSCR/L 1010E06 CC.. 0602.. 12 12 70 269028 22 – –
12/09 (115,64) (115,64) SCSCR/L 1212F09 CC.. 09T3.. 16 19 80 269028 2 – –
16/09 (121,83) (121,83) SCSCR/L 1616H09 CC.. 09T3.. 20 20 101 269028 2 269005 1 269013 2
20/09 (127,44) (127,44) SCSCR/L 2020K09 CC.. 09T3.. 25 22 126 269028 2 269005 1 269013 2
16/12 (133,04) (133,04) SCSCR/L 1616H12 CC.. 1204.. 20 22 101 269028 20 269005 6 269013 5
20/12 (133,04) (133,04) SCSCR/L 2020K12 CC.. 1204.. 25 24 126 269028 20 269005 6 269013 5
25/12 (155,62) (155,62) SCSCR/L 2525M12 CC.. 1204.. 32 27 151 269028 20 269005 6 269013 5

DIN
MD
8×D 8024
E.. SCLC 95 Barras de mandrinar para plaquitas de corte CC..

L L2
26 L1
L3
26 0016
⌀ de mango / ta- 21T 26 0016 21T 26 0017 Código ISO Soporte Plaquita de corte ade- ⌀ D mín L 3 L 2 L 1 L Juego tornillo para pla-
maño de plaquita cuada quita reversible
Barra de mandrinar MD

mm derecha izquierda mm mm mm mm mm
4/03 (323,02) (323,02) E04G SCLCR/L03 CC.. 0301.. 5 2,5 3,8 10 90 269028 13
5/03 (323,02) (323,02) E05H SCLCR/L03 CC.. 0301.. 6 3 4,8 10 100 269028 19
6/03 (340,72) (340,72) E06J SCLCR/L03 CC.. 0301.. 7 3,5 5,8 10 110 269028 19
8/06 (290,57) (290,57) E08K SCLCR/L06 CC.. 0602.. 10 5 7,6 10 125 269028 7
10/06 (290,57) (290,57) E10K SCLCR/L06 CC.. 0602.. 12 6 9,6 10 125 269028 7
12/06 (337,77) (337,77) E12M SCLCR/L06 CC.. 0602.. 14 8 11,5 10 150 269028 7
16/09 (564,92) (564,92) E16R SCLCR/L09 CC.. 09T3.. 18 10 15,5 16 200 269028 8
20/09 (997,10) (997,10) E20S SCLCR/L09 CC.. 09T3.. 23 12 19 16 250 269028 8
25/12 (1995,67) (1995,67) E25S SCLCR/L12 CC.. 1204.. 30 15 24 16 250 269028 8
688
