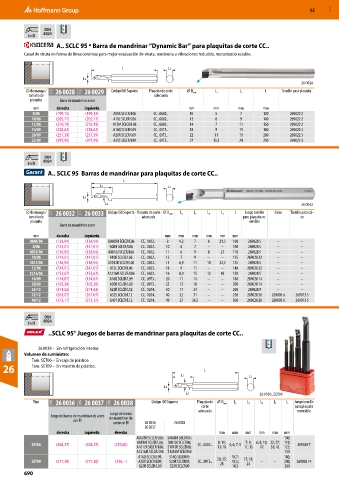

52     MXD


                 DIN
           5×D     8024      
                     A.. SCLC 95 º Barra de mandrinar “Dynamic Bar” para plaquitas de corte CC..
          Canal de viruta en forma de línea continua para mejor evacuación de viruta, tendencia a vibraciones reducida, mecanizado estable.

                                            L               L2

                              L3
                                                                                                           26 0028
          ⌀ de mango /   25U  26 0028  25U  26 0029  Código ISO Soporte  Plaquita de corte                  ⌀ D mín  L 3  L 2  L  Tornillo para plaquita
           tamaño de                                   adecuada
            plaquita  Barra de mandrinar acero
             mm      derecha   izquierda                           mm       mm       mm      mm
             8/06    (199,12)  (199,12)  A08X SCLCR/L06  CC.. 0602..  10     5       7       120       269022 2
            10/06    (205,77)  (205,77)  A10L SCLCR/L06  CC.. 0602..  12     6       9       140       269022 2
            12/06    (210,19)  (210,19)  A12M SCLCR/L06  CC.. 0602..  14     7       11      150       269022 2
            16/09    (228,62)  (228,62)  A16Q SCLCR/L09  CC.. 09T3..  18     9       15      180       269022 3
            20/09    (257,39)  (257,39)  A20R SCLCR/L09  CC.. 09T3..  22    11       19      200       269022 3
            25/09    (297,95)  (297,95)  A25S SCLCR/L09  CC.. 09T3..  27    13,5     24      250       269022 3


                 DIN
           3×D     8024      
                  A.. SCLC 95  Barras de mandrinar para plaquitas de corte CC..
                                            L
                                    L1                      L2

                              L3
                                      L4                                                                   26 0032
          ⌀ de mango /   21T  26 0032  21T  26 0033  Código ISO Soporte Plaquita de corte  ⌀ D mín  L 3  L 2  L 4  L 1  L  Juego tornillo   Calzo  Tornillo para cal-
           tamaño de                               adecuada                           para plaquita re-    zo
            plaquita                                                                     versible
                      Barra de mandrinar acero
             mm      derecha   izquierda                   mm   mm   mm  mm   mm   mm
           0608/06   (138,94)  (138,94)  A0608H SCLCR/L06  CC.. 0602..  8  4,2  7  6  21,5  100  269028 5  –  –
             8/06    (141,01)  (141,01)  A08H SCLCR/L06  CC.. 0602..  10  6  7  –  –  100  269028 5  –     –
           0810/06   (138,94)  (138,94)  A0810J SCLCR/L06  CC.. 0602..  11  6  9  8  27  110  269028 5  –  –
            10/06    (141,01)  (141,01)  A10K SCLCR/L06  CC.. 0602..  12  7  9  –  –  125  269028 22  –    –
           1012/06   (138,94)  (138,94)  A1012K SCLCR/L06  CC.. 0602..  13  6,9  11  10  32,5  125  269028 5  –  –
            12/06    (141,01)  (141,01)  A12L SCLCR/L06  CC.. 0602..  16  9  11  –  –  140  269028 22  –   –
           1216/06   (152,67)  (152,67)  A1216M SCLCR/L06  CC.. 0602..  16  8,9  15  12  42  150  269028 5  –  –
            16/09    (154,87)  (154,87)  A16Q SCLCR/L09  CC.. 09T3..  20  11  14  –  –  180  269028 14  –  –
            20/09    (165,20)  (165,20)  A20R SCLCR/L09  CC.. 09T3..  25  13  18  –  –  200  269028 14  –  –
            25/12    (214,62)  (214,62)  A25R SCLCR/L12  CC.. 1204..  30  17  24  –  –  200  269028 9  –   –
            32/12    (261,07)  (261,07)  A32S SCLCR/L12  CC.. 1204..  40  22  31  –  –  250  269028 20  269005 6  269013 5
            40/12    (373,17)  (373,17)  A40T SCLCR/L12  CC.. 1204..  49  27  38,5  –  –  300  269028 20  269005 6  269013 5


                 DIN
           3×D     8024   
                  ..SCLC 95° Juegos de barras de mandrinar para plaquitas de corte CC..


              26 0038 –  Sin refrigeración interior.
          Volumen de suministro:
             Tam. SET06 –  En caja de plástico.
  26         Tam. SET09 –  En maletín de plástico.                       L
                                                                 L1                     L2
                                                           L3
                                                                  L4                        26 0036_SET06
             Tipo  29W  26 0036  29W  26 0037  29W  26 0038  Código ISO Soporte  Plaquita de  ⌀ D mín  L 3  L 2  L 4  L 1  L  Juego tornillo
                                                                        corte                            para plaquita
                                                                       adecuada                          reversible
                                        Juego de barras
                   Juego de barras de mandrinar de acero   de mandrinar de
                           con RI
                                         acero sin RI  26 0036   26 0038
                                                    26 0037
                     derecha   izquierda  derecha                             mm   mm  mm   mm   mm  mm
                                                 A0608H SCLCR/L06;  S0608H SCLCR06;                  100;
                                                 A0810J SCLCR/L06;  S0810J SCLCR06;   8; 11;   7; 9;  6; 8; 10;  22; 27;  110;
            SET06    (308,27)  (308,27)  (259,60)                     CC.. 0602..  4; 6; 7; 9            269028 7
                                                 A1012K SCLCR/L06;  S1012K SCLCR06;   13; 16  11; 15  12  33; 42  125;
                                                 A1216M SCLCR/L06 S1216M SCLCR06                     150
                                                  A16Q SCLCR/L09;   S16Q SCLCR09;   10,7;            180;
            SET09    (277,30)  (277,30)  (236,–)  A20R SCLCR/L09;   S20R SCLCR09;   CC.. 09T3..  20; 25;   10,5;   15; 18;   –  –  200;   269028 14
                                                                                        23
                                                                              28
                                                  A25R SCLCR/L09  S25R SCLCR09     14,5              200
          690
