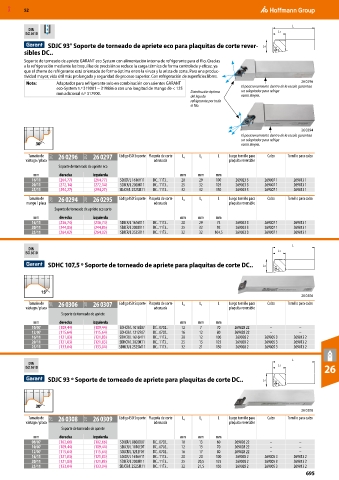

P. 695

MXD  52


                                                                                                        L
           DIN
          ISO 5610                                                                                 L1
                     
                  SDJC 93° Soporte de torneado de apriete eco para plaquitas de corte rever-  L4
          sibles DC..
          Soporte de torneado de apriete GARANT eco System con alimentación interna de refrigerante para el filo. Gracias
          a la refrigeración mediante las boquillas de precisión se reduce la carga térmica de forma controlada y eficaz, ya
          que el chorro de refrigerante está orientado de forma óptima entre la viruta y la arista de corte. Para una produc-
          tividad mayor, vida útil más prolongada y seguridad de proceso superior. Con refrigeración de superficies libres.
          Nota:      Adaptador para refrigerante solo en combinación con asientos GARANT                   26 0296
                     eco-System n.º 319001 − 319886 o con una longitud de mango de < 125   El posicionamiento dentro de la escala garantiza
                                                                                      un adaptador para refrige
                     mm adicional n.º 317900.                       Distribución óptima
                                                                    del líquido       rante limpio.
                                                                    refrigerante por todo
                                                                    el filo.


                                                                                                           26 0294
                                                                                      El posicionamiento dentro de la escala garantiza
                                                                                      un adaptador para refrige
              30°                                                                     rante limpio.

           Tamaño de   21U  26 0296  21U  26 0297  Código ISO Soporte Plaquita de corte   L 4  L 1  L  Juego tornillo para   Calzo  Tornillo para calzo
          vástago / placa                              adecuada                  plaquita reversible
                      Soporte de torneado de apriete eco
             mm       derecha     izquierda                     mm     mm    mm
            16/11     (264,77)    (264,77)  SDJCR/L 1616H11  DC.. 11T3..  20  29  100  269023 3  269007 1  269013 1
            20/11     (272,14)    (272,14)  SDJCR/L 2020K11  DC.. 11T3..  25  32  125  269023 3  269007 1  269013 1
            25/11     (294,27)    (294,27)  SDJCR/L 2525M11  DC.. 11T3..  32  32  150  269023 3  269007 1  269013 1
           Tamaño de   21U  26 0294  21U  26 0295  Código ISO Soporte Plaquita de corte   L 4  L 1  L  Juego tornillo para   Calzo  Tornillo para calzo
          mango / placa                                adecuada                  plaquita reversible
                    Soporte de torneado de apriete eco corto
             mm       derecha     izquierda                     mm     mm    mm
            16/11     (236,74)    (236,74)  SDJCR/L 1616X11  DC.. 11T3..  20  29  74  269023 3  269007 1  269013 1
            20/11     (244,85)    (244,85)  SDJCR/L 2020X11  DC.. 11T3..  25  32  92  269023 3  269007 1  269013 1
            25/11     (264,02)    (264,02)  SDJCR/L 2525X11  DC.. 11T3..  32  32  104,5  269023 3  269007 1  269013 1

                                                                                                        L
           DIN
          ISO 5610                                                                                 L1
                
                  SDHC 107,5 º Soporte de torneado de apriete para plaquitas de corte DC..   L4





               15°
                                                                                                           26 0306
           Tamaño de   21T  26 0306  21T  26 0307  Código ISO Soporte Plaquita de corte   L 4  L 1  L  Juego tornillo para   Calzo  Tornillo para calzo
          vástago / placa                              adecuada                  plaquita reversible
                       Soporte de torneado de apriete
             mm       derecha     izquierda                     mm     mm    mm
            10/07     (109,44)    (109,44)  SDHCR/L 1010E07  DC.. 0702..  12  7  70  269028 22  –         –
            12/07     (115,64)    (115,64)  SDHCR/L 1212F07  DC.. 0702..  16  12  80  269028 22  –        –
            16/11     (121,83)    (121,83)  SDHCR/L 1616H11  DC.. 11T3..  20  12  100  269028 2  269005 3  269013 2
            20/11     (121,83)    (121,83)  SDHCR/L 2020K11  DC.. 11T3..  25  15  125  269028 2  269005 3  269013 2
            25/11     (133,04)    (133,04)  SDHCR/L 2525M11  DC.. 11T3..  32  21  150  269028 2  269005 3  269013 2
                                                                                                        L
           DIN
          ISO 5610                                                                                 L1              26
                
                  SDJC 93 º Soporte de torneado de apriete para plaquitas de corte DC..      L4




              30°
                                                                                                           26 0308
           Tamaño de   21T  26 0308  21T  26 0309  Código ISO Soporte Plaquita de corte   L 4  L 1  L  Juego tornillo para   Calzo  Tornillo para calzo
          vástago / placa                              adecuada                  plaquita reversible
                       Soporte de torneado de apriete
             mm       derecha     izquierda                     mm     mm    mm
            08/07     (102,66)    (102,66)  SDJCR/L 0808D07  DC.. 0702..  10  13  60  269028 22  –        –
            10/07     (109,44)    (109,44)  SDJCR/L 1010E07  DC.. 0702..  12  13  70  269028 22  –        –
            12/07     (115,64)    (115,64)  SDJCR/L 1212F07  DC.. 0702..  16  17  80  269028 22  –        –
            16/11     (121,83)    (121,83)  SDJCR/L 1616H11  DC.. 11T3..  20  20  100  269028 2  269005 3  269013 2
            20/11     (121,83)    (121,83)  SDJCR/L 2020K11  DC.. 11T3..  25  20,5  125  269028 2  269005 3  269013 2
            25/11     (133,04)    (133,04)  SDJCR/L 2525M11  DC.. 11T3..  32  21,5  150  269028 2  269005 3  269013 2
                                                                                                            695
