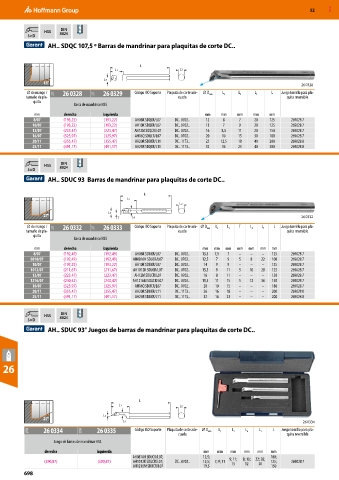

P. 698

52     MXD


                      DIN
                 HSS  8024
           5×D                   
                  AH.. SDQC 107,5 º Barras de mandrinar para plaquitas de corte DC..



                                                  L
                                         L1                     L2
                                     L3
                15°                                                                                        26 0328
          ⌀ de mango /   21T  26 0328  21T  26 0329  Código ISO Soporte  Plaquita de corte ade-  ⌀ D mín  L 3  L 2  L 1  L  Juego tornillo para pla-
          tamaño de pla-                                        cuada                                 quita reversible
             quita
                           Barra de mandrinar HSS
             mm        derecha       izquierda                           mm    mm   mm    mm    mm
             8/07      (193,22)       (193,22)  AH08K SDQCR/L07  DC.. 0702..  12  8  7    20    125    269028 7
            10/07      (193,22)       (193,22)  AH10K SDQCR/L07  DC.. 0702..  13  7  9    20    125    269028 7
            12/07      (223,47)       (223,47)  AH12M SDQCR/L07  DC.. 0702..  16  8,5  11  20   150    269028 7
            16/07      (325,97)       (325,97)  AH16Q SDQCR/L07  DC.. 0702..  20  10  15  30    180    269028 7
            20/11      (355,47)       (355,47)  AH20R SDQCR/L11  DC.. 11T3..  25  12,5  18  40  200    269028 8
            25/11      (491,17)       (491,17)  AH25R SDQCR/L11  DC.. 11T3..  32  16  23  40    200    269028 8

                      DIN
                 HSS  8024
           5×D                   
                  AH.. SDUC 93  Barras de mandrinar para plaquitas de corte DC..


                                                    L
                                              L1
                                                                L2

                27°                    L3
                                          T    L4                                                          26 0332
          ⌀ de mango /   21T  26 0332  21T  26 0333  Código ISO Soporte  Plaquita de corte ade- ⌀ D mín  L 3  L 2  T  L 4  L 1  L  Juego tornillo para pla-
          tamaño de pla-                                        cuada                                 quita reversible
             quita
                           Barra de mandrinar HSS
             mm        derecha       izquierda                          mm  mm  mm  mm  mm  mm  mm
             8/07      (192,49)       (192,49)  AH08K SDUCR/L07  DC.. 0702..  13,5  7,5  7  –  –  –  125  269028 7
            0810/07    (192,49)       (192,49)  AH0810H SDUCR/L07  DC.. 0702..  12,5  7  9  5  8  22  100  269028 7
            10/07      (193,22)       (193,22)  AH10K SDUCR/L07  DC.. 0702..  14  9  9  –  –  –  125   269028 7
            1012/07    (211,67)       (211,67)  AH1012K SDUCR/L07  DC.. 0702..  15,5  9  11  5  10  28  125  269028 7
            12/07      (223,47)       (223,47)  AH12M SDUCR/L07  DC.. 0702..  16  8  11  –  –  –  150  269028 7
            1216/07    (240,42)       (240,42)  AH1216M SDUCR/L07  DC.. 0702..  19,5  11  15  5  12  36  150  269028 7
            16/07      (325,97)       (325,97)  AH16Q SDUCR/L07  DC.. 0702..  20  10  15  –  –  –  180  269028 7
            20/11      (355,47)       (355,47)  AH20R SDUCR/L11  DC.. 11T3..  26  16  18  –  –  –  200  269028 8
            25/11      (491,17)       (491,17)  AH25R SDUCR/L11  DC.. 11T3..  32  16  23  –  –  –  200  269028 8



                 HSS  DIN
           5×D         8024      
                  AH.. SDUC 93° Juegos de barras de mandrinar para plaquitas de corte DC..






  26





                                                  L
                                           L1                   L2
                                     L3
                27°
                                            L4                                                             26 0334
           29W  26 0334       29W  26 0335      Código ISO Soporte  Plaquita de corte ade- ⌀ D mín  L 3  L 2  L 4  L 1  L  Juego tornillo para pla-
                                                                cuada                                 quita reversible
                    Juego de barras de mandrinar HSS
                 derecha           izquierda                             mm  mm   mm   mm  mm   mm
                                                AH0810H SDUCR/L07;      12,5;                   100;
                 (390,87)          (390,87)     AH1012K SDUCR/L07;   DC.. 0702..  15,5;  7; 9; 11  9; 11;   8; 10;  22; 28;   125;   269028 7
                                                                                       12
                                                                                            36
                                                                                  15
                                                AH1216M SDUCR/L07       19,5                    150
          698
