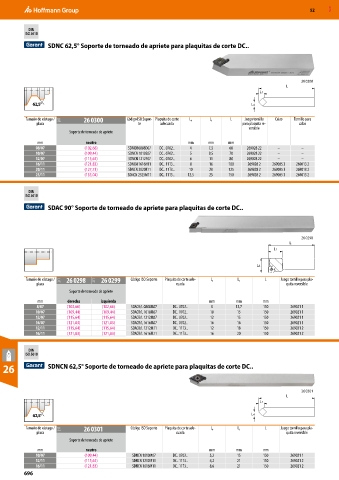

P. 696

52     MXD


           DIN
          ISO 5610
                
                  SDNC 62,5° Soporte de torneado de apriete para plaquitas de corte DC..






                                                                                                           26 0300
                                                                                                      L
                                                                                            L1
             62,5°                                                                       L4


          Tamaño de vástago /   21T  26 0300  Código ISO Sopor- Plaquita de corte   L 4  L 1  L  Juego tornillo   Calzo  Tornillo para
              placa                               te     adecuada                     para plaquita re-   calzo
                                                                                        versible
                         Soporte de torneado de apriete
              mm               neutro                              mm     mm     mm
              08/07            (102,66)       SDNCN 0808D07  DC.. 0702..  4  7,5  60    269028 22  –       –
              10/07            (109,44)       SDNCN 1010E07  DC.. 0702..  5  9,5  70    269028 22  –       –
              12/07            (115,64)       SDNCN 1212F07  DC.. 0702..  6  11   80    269028 22  –       –
              16/11            (121,83)       SDNCN 1616H11  DC.. 11T3..  8  16  100    269028 2  269005 3  269013 2
              20/11            (127,73)       SDNCN 2020K11  DC.. 11T3..  10  20  125   269028 2  269005 3  269013 2
              25/11            (133,04)       SDNCN 2525M11  DC.. 11T3..  12,5  25  150  269028 2  269005 3  269013 2


           DIN
          ISO 5610
                
                  SDAC 90° Soporte de torneado de apriete para plaquitas de corte DC..





                                                                                                           26 0298
                                                                                                       L
                                                                                                 L1


                                                                                           L4

          Tamaño de vástago /   21T  26 0298  21T  26 0299  Código ISO Soporte  Plaquita de corte ade-  L 4  L 1  L  Juego tornillo para pla-
              placa                                            cuada                                  quita reversible
                         Soporte de torneado de apriete

              mm         derecha     izquierda                            mm        mm       mm
              8/07       (102,66)    (102,66)  SDACR/L 0808M07  DC.. 0702..  8      12,7     150       269021 1
              10/07      (109,44)    (109,44)  SDACR/L 1010M07  DC.. 0702..  10     15       150       269021 1
              12/07      (115,64)    (115,64)  SDACR/L 1212M07  DC.. 0702..  12     15       150       269021 1
              16/07      (121,83)    (121,83)  SDACR/L 1616M07  DC.. 0702..  16     16       150       269021 1
              12/11      (115,64)    (115,64)  SDACR/L 1212M11  DC.. 11T3..  12     18       150       269021 2
              16/11      (121,83)    (121,83)  SDACR/L 1616M11  DC.. 11T3..  16     20       150       269021 2


           DIN
          ISO 5610
                
  26              SDNCN 62,5° Soporte de torneado de apriete para plaquitas de corte DC..



                                                                                                           26 0301
                                                                                                      L
                                                                                            L1
             62,5°                                                                       L4

          Tamaño de vástago /   21T  26 0301   Código ISO Soporte  Plaquita de corte ade-  L 4  L 1  L  Juego tornillo para pla-
              placa                                            cuada                                  quita reversible
                         Soporte de torneado de apriete
              mm               neutro                                     mm        mm       mm
              10/07            (109,44)        SDNCN 1010M07  DC.. 0702..  5,2      15       150       269021 1
              12/11            (115,64)        SDNCN 1212M11  DC.. 11T3..  6,2      21       150       269021 2
              16/11            (121,83)        SDNCN 1616M11  DC.. 11T3..  8,6      21       150       269021 2
          696
