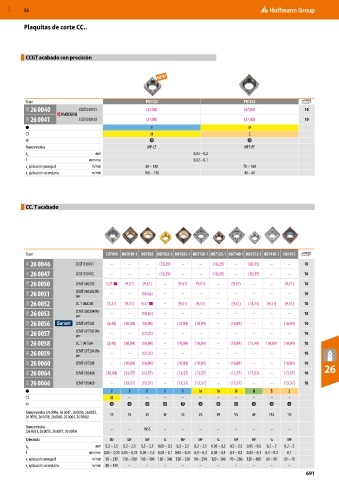

P. 691

MXD  52


              Plaquitas de corte CC..





          CCGT acabado con precisión








          Clase                                     PR1725                             PR1535
           25E  26 0040      CCGT 030101            (27,80)                            (27,80)              10
           25E  26 0041      CCGT 030102            (27,80)                            (27,80)              10
                                                      P                                 M
                                                      M                                 S

          Rompevirutas                               MP-CF                             MFP-PF
          a   p                    mm                                0,03 – 0,2
          f                     mm/rev.                              0,02 – 0,1
          v  aplicación principal   m/min           60 – 180                           70 – 160
           c
          v  aplicación secundaria   m/min          100 – 150                          40 – 60
           c




          CC. T acabado








          Clase                       CU7010 HB7010-1 HB7020 HB7025-1 HB7035-1 HB7120-1 HB7125-1 HB7140-1 HU7315-1 HB7410-1 HB7415

           21I  26 0046     CCGT 030101  –    –     –    (18,29)  –    –    (18,29)  –  (20,35)  –    –     10
           21I  26 0047     CCGT 030102  –    –     –    (18,29)  –    –    (18,29)  –  (20,35)  –    –     10
           21G  26 0050     CCMT 060202  7,21 ■  (9,51)  (9,51)  –  (9,51)  (9,51)  –  (9,51)  –  –  (9,51)  10
           21G  26 0051     CCMT 060202 Wi-  –  –  (10,62)  –    –     –     –     –      –     –     –     10
                            per
           21G  26 0052     CC. T 060204  (7,21)  (9,51)  9,51 ■  –  (9,51)  (9,51)  –  (9,51)  (14,75)  (9,51)  (9,51)  10
           21G  26 0053     CCMT 060204 Wi-  –  –  (10,62)  –    –     –     –     –      –     –     –     10
                            per
           21G  26 0056     CCMT 09T302  (8,48)  (10,84)  (10,84)  –  (10,84)  (10,84)  –  (10,84)  –  –  (10,84)  10
           21G  26 0057     CCMT 09T302 Wi-  –  –  (12,25)  –    –     –     –     –      –     –     –     10
                            per
           21G  26 0058     CC. T 09T304  (8,48)  (10,84)  (10,84)  –  (10,84)  (10,84)  –  (10,84)  (15,49)  (10,84)  (10,84)  10
           21G  26 0059     CCMT 09T304 Wi-  –  –  (12,25)  –    –     –     –     –      –     –     –     10
                            per
           21G  26 0060     CCMT 09T308  –   (10,84)  (10,84)  –  (10,84)  (10,84)  –  (10,84)  –  –  (10,84)  10  26
           21G  26 0064     CCMT 120404  (10,84)  (13,57)  (13,57)  –  (13,57)  (13,57)  –  (13,57)  (17,63)  –  (13,57)  10
           21G  26 0066     CCMT 120408  –   (13,57)  (13,57)  –  (13,57)  (13,57)  –  (13,57)  –  –  (13,57)  10
                                        P     P     P      P     P     M     M     M      N     Ti    S
                                        M     –     –      –     –     –     –      –     –     –     –

          Rompevirutas (26 0046, 26 0047, 26 0050, 26 0052,   SS  SS  SS  SF  SS  VS  VF  VS  AF  TAS  TIS
          26 0056, 26 0058, 26 0060, 26 0064, 26 0066)
          Rompevirutas                  –     –     WSS    –     –     –     –      –     –     –     –
          (26 0051, 26 0053, 26 0057, 26 0059)
          Tolerancia                    MF    MF    MF     G    MF     MF    G     MF    MF     G     MF
          a   p                    mm 0,2 – 2,5  0,2 – 2,5  0,2 – 2,5 0,05 – 0,2 0,2 – 2,5  0,2 – 2,5 0,05 – 0,2 0,2 – 2,5 0,05 – 0,5  0,2 – 2  0,2 – 2
          f                     mm/rev. 0,05 – 0,25 0,05 – 0,25 0,05 – 2,5 0,03 – 0,1 0,05 – 0,25 0,1 – 0,3 0,03 – 0,1 0,1 – 0,3 0,03 – 0,1 0,1 – 0,3  0,1
          v  aplicación principal   m/min 90 – 210 150 – 500 150 – 400 120 – 300 120 – 350 90 – 290 120 – 300 70 – 260 120 – 600  60 – 90  60 – 70
           c
          v  aplicación secundaria   m/min 80 – 140  –  –  –     –     –     –      –     –     –     –
           c
                                                                                                             691
