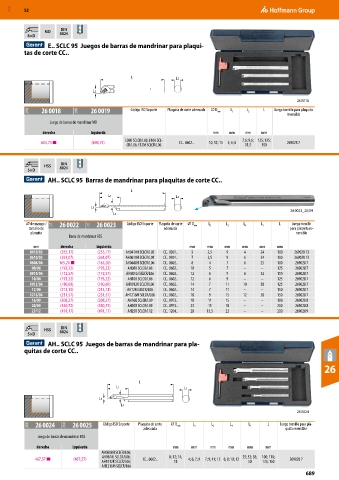

Page 689 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

DIN
MD 8024
8×D
E.. SCLC 95 Juegos de barras de mandrinar para plaqui-
tas de corte CC..

L L2

L3
26 0018
29W 26 0018 29W 26 0019 Código ISO Soporte Plaquita de corte adecuada ⌀ D mín L 3 L 2 L Juego tornillo para plaquita
reversible
Juego de barras de mandrinar MD
derecha izquierda mm mm mm mm
E08K SCLCR/L06; E10K SCL- 7,6; 9,6; 125; 125;
604,75 ■ (604,75) CC.. 0602.. 10; 12; 14 5; 6; 8 269028 7
CR/L06; E12M SCLCR/L06 11,5 150

DIN
HSS 8024
5×D
AH.. SCLC 95 Barras de mandrinar para plaquitas de corte CC..
L
L1 L2
L3
26 0022_20/09
L4
⌀ de mango / 21T 26 0022 21T 26 0023 Código ISO Soporte Plaquita de corte ⌀ D mín L 3 L 2 L 4 L 1 L Juego tornillo
tamaño de adecuada para plaquita re-
plaquita versible
Barra de mandrinar HSS
mm derecha izquierda mm mm mm mm mm mm
0410/03 (255,17) (255,17) AH0410H SCLCR/L03 CC.. 0301.. 5 2,5 9 4 24 100 269028 13
0610/03 (261,07) (261,07) AH0610H SCLCR/L03 CC.. 0301.. 7 2,5 9 6 24 100 269028 13
0608/06 165,20 ■ (165,20) AH0608H SCLCR/L06 CC.. 0602.. 8 4 7 6 25 100 269028 7
08/06 (193,22) (193,22) AH08K SCLCR/L06 CC.. 0602.. 10 5 7 – – 125 269028 7
0810/06 (172,57) (172,57) AH0810J SCLCR/L06 CC.. 0602.. 12 6 9 8 32 110 269028 7
10/06 (193,22) (193,22) AH10K SCLCR/L06 CC.. 0602.. 12 6 9 – – 125 269028 7
1012/06 (180,69) (180,69) AH1012K SCLCR/L06 CC.. 0602.. 14 7 11 10 38 125 269028 7
12/06 (213,14) (213,14) AH12M SCLCR/L06 CC.. 0602.. 14 7 11 – – 150 269028 7
1216/06 (231,57) (231,57) AH1216M SCLCR/L06 CC.. 0602.. 18 9 15 12 50 150 269028 7
16/09 (308,27) (308,27) AH16Q SCLCR/L09 CC.. 09T3.. 18 11 15 – – 180 269028 8
20/09 (340,72) (340,72) AH20R SCLCR/L09 CC.. 09T3.. 23 13 18 – – 200 269028 8
25/12 (491,17) (491,17) AH25R SCLCR/L12 CC.. 1204.. 28 15,5 23 – – 200 269028 9

DIN
HSS 8024
5×D
AH.. SCLC 95 Juegos de barras de mandrinar para pla-
quitas de corte CC..

26

L
L1 L2
L3
L4
26 0024

29W 26 0024 29W 26 0025 Código ISO Soporte Plaquita de corte ⌀ D mín L 3 L 2 L 4 L 1 L Juego tornillo para pla-
adecuada quita reversible
Juego de barras de mandrinar HSS
derecha izquierda mm mm mm mm mm mm
AH0608H SCLCR/L06;
AH0810J SCLCR/L06; 8; 12; 14; 25; 32; 38; 100; 110;
467,57 ■ (467,57) CC.. 0602.. 4; 6; 7; 9 7; 9; 11; 15 6; 8; 10; 12 269028 7
AH1012K SCLCR/L06; 18 50 125; 150
AH1216M SCLCR/L06
