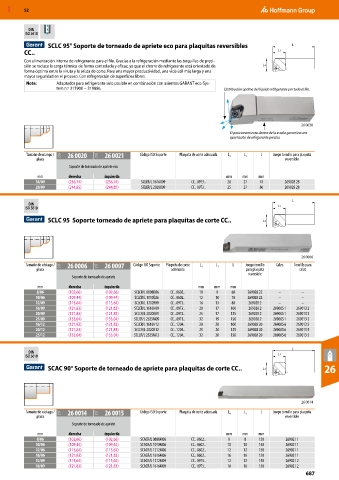

MXD 52

DIN
ISO 5610

SCLC 95° Soporte de torneado de apriete eco para plaquitas reversibles L
CC.. L1
Con alimentación interna de refrigerante para el filo. Gracias a la refrigeración mediante las boquillas de preci-
sión se reduce la carga térmica de forma controlada y eficaz, ya que el chorro de refrigerante está orientado de L4
forma óptima entre la viruta y la arista de corte. Para una mayor productividad, una vida útil más larga y una
mayor seguridad en el proceso. Con refrigeración de superficies libres.
Nota: Adaptador para refrigerante solo posible en combinación con asientos GARANT eco-Sys-
tem n.º 317900 − 319886. Distribución óptima del líquido refrigerante por todo el filo.

26 0020
El posicionamiento dentro de la escala garantiza una
aportación de refrigerante precisa.

Tamaño de mango / 21U 26 0020 21U 26 0021 Código ISO Soporte Plaquita de corte adecuada L 4 L 1 L Juego tornillo para plaquita
placa reversible
Soporte de torneado de apriete eco
mm derecha izquierda mm mm mm
16/09 (236,74) (236,74) SCLCR/L 1616X09 CC.. 09T3.. 20 27 74 269028 28
20/09 (244,85) (244,85) SCLCR/L 2020X09 CC.. 09T3.. 25 27 86 269028 28

L
DIN
ISO 5610 L1

SCLC 95 Soporte torneado de apriete para plaquitas de corte CC.. L4

26 0006
Tamaño de vástago / 21T 26 0006 21T 26 0007 Código ISO Soporte Plaquita de corte L 4 L 1 L Juego tornillo Calzo Tornillo para
placa adecuada para plaquita calzo
reversible
Soporte de torneado de apriete
mm derecha izquierda mm mm mm
8/06 (102,66) (102,66) SCLCR/L 0808D06 CC.. 0602.. 10 9 60 269028 22 – –
10/06 (109,44) (109,44) SCLCR/L 1010E06 CC.. 0602.. 12 10 70 269028 22 – –
12/09 (115,64) (115,64) SCLCR/L 1212F09 CC.. 09T3.. 16 13 80 269028 2 – –
16/09 (121,83) (121,83) SCLCR/L 1616H09 CC.. 09T3.. 20 17 100 269028 2 269005 1 269013 2
20/09 (121,83) (121,83) SCLCR/L 2020K09 CC.. 09T3.. 25 17 125 269028 2 269005 1 269013 2
25/09 (133,04) (133,04) SCLCR/L 2525M09 CC.. 09T3.. 32 19 150 269028 2 269005 1 269013 2
16/12 (121,83) (121,83) SCLCR/L 1616H12 CC.. 1204.. 20 20 100 269028 20 269005 6 269013 5
20/12 (121,83) (121,83) SCLCR/L 2020K12 CC.. 1204.. 25 20 125 269028 20 269005 6 269013 5
25/12 (133,04) (133,04) SCLCR/L 2525M12 CC.. 1204.. 32 20 150 269028 20 269005 6 269013 5

L
DIN
ISO 5610 L1

SCAC 90° Soporte de torneado de apriete para plaquitas de corte CC.. L4 26

26 0014
Tamaño de vástago / 21T 26 0014 21T 26 0015 Código ISO Soporte Plaquita de corte adecuada L 4 L 1 L Juego tornillo para plaquita
placa reversible
Soporte de torneado de apriete
mm derecha izquierda mm mm mm
8/06 (102,66) (102,66) SCACR/L 0808M06 CC.. 0602.. 8 8 150 269021 1
10/06 (109,44) (109,44) SCACR/L 1010M06 CC.. 0602.. 10 10 150 269021 1
12/06 (115,64) (115,64) SCACR/L 1212M06 CC.. 0602.. 12 12 150 269021 1
16/06 (121,83) (121,83) SCACR/L 1616M06 CC.. 0602.. 16 16 150 269021 1
12/09 (115,64) (115,64) SCACR/L 1212M09 CC.. 09T3.. 12 12 150 269021 2
16/09 (121,83) (121,83) SCACR/L 1616M09 CC.. 09T3.. 16 16 150 269021 2
687
