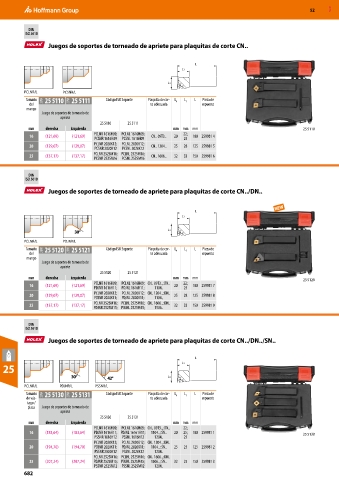

P. 682

52     MXD


           DIN
          ISO 5610
                
                  Juegos de soportes de torneado de apriete para plaquitas de corte CN..



                                                                      L
                                                                 L1

                                                            L4
          PCLNR/L      PCSNR/L
          Tamaño   29W  25 5110  29W  25 5111  Código ISO Soporte  Plaquita de cor-  L 4  L 1  L  Pieza de
           del                                        te adecuada       repuesto
          mango
                Juego de soportes de torneado de
                      apriete
                                    25 5110   25 5111
           mm    derecha  izquierda                           mm mm mm                                     25 5110
                                  PCLNR 1616H09;  PCLNL 1616H09;   22;
           16    (121,69)  (121,69)                   CN.. 09T3..  20  100 259981 4
                                  PCSNR 1616H09  PCSNL 1616H09    25
                                  PCLNR 2020K12;  PCLNL 2020K12;
           20    (129,07)  (129,07)                   CN.. 1204..  25  28  125 259981 5
                                  PCSNR 2020K12  PCSNL 2020K12
                                  PCLNR 2525M16;  PCLNL 2525M16;
           25    (137,17)  (137,17)                   CN.. 1606..  32  33  150 259981 6
                                  PCSNR 2525M16 PCSNL 2525M16
           DIN
          ISO 5610
                
                  Juegos de soportes de torneado de apriete para plaquitas de corte CN../DN..



                                                                      L
                                                                 L1

                           30°                              L4
          PCLNR/L      PDJNR/L
          Tamaño   29W  25 5120  29W  25 5121  Código ISO Soporte  Plaquita de cor-  L 4  L 1  L  Pieza de
           del                                        te adecuada       repuesto
          mango
                Juego de soportes de torneado de
                      apriete
                                    25 5120   25 5121
           mm    derecha  izquierda                           mm mm mm                                     25 5120
                                  PCLNR 1616H09;  PCLNL 1616H09;  CN.. 09T3..; DN..   22;
           16    (121,69)  (121,69)                           20     100 259981 7
                                  PDJNR 1616H11; PDJNL 1616H11;  1104..  25
                                  PCLNR 2020K12;  PCLNL 2020K12;  CN.. 1204..; DN..
           20    (129,07)  (129,07)                           25  28  125 259981 8
                                  PDJNR 2020K11;  PDJNL 2020K11;  1104..
                                  PCLNR 2525M16;  PCLNL 2525M16;  CN.. 1606..; DN..
           25    (137,17)  (137,17)                           32  33  150 259981 9
                                  PDJNR 2525M15; PDJNL 2525M15;  1506..
           DIN
          ISO 5610
                
                  Juegos de soportes de torneado de apriete para plaquitas de corte CN../DN../SN..


                                                                      L
  25                                                             L1
                          30°          42°                  L4
          PCLNR/L     PDJNR/L     PSSNR/L
          Tamaño   29W  25 5130  29W  25 5131  Código ISO Soporte  Plaquita de cor-  L 4  L 1  L  Pieza de
          de vás-                                     te adecuada       repuesto
           tago /
           placa  Juego de soportes de torneado de
                      apriete
                                    25 5130   25 5131
           mm    derecha  izquierda                           mm mm mm
                                  PCLNR 1616H09;  PCLNL 1616H09;  CN.. 09T3..; DN..   22;
           16    (183,64)  (183,64)  PDJNR 1616H11;  PDJNL 16161H11;   1104..; SN..   20  25;  100 259981 1     25 5130
                                  PSSNR 1616H12  PSSNL 1616H12  1204..  25
                                  PCLNR 2020K12;  PCLNL 2020K12;  CN.. 1204..; DN..
           20    (194,70)  (194,70)  PDJNR 2020K11;  PDJNL 2020K11;   1104..; SN..   25  25  125 259981 2
                                  PSSNR 2020K12  PSSNL 2020K12  1204..
                                  PCLNR 2525M16;  PCLNL 2525M16;  CN.. 1606..; DN..
           25    (207,24)  (207,24)  PDJNR 2525M15;  PDJNL 2525M15;   1506..; SN..   32  25  150 259981 3
                                  PSSNR 2525M12 PSSNL 2525M12  1204..
          682
