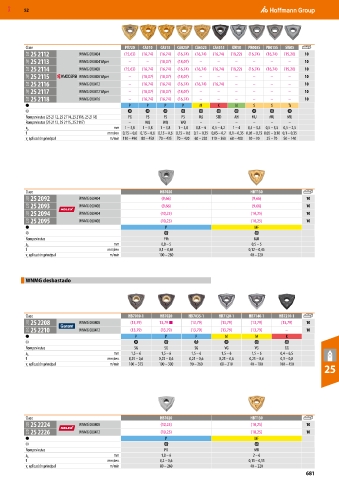

P. 681

MXD  52







          Clase                              PV720  CA510  CA515  CA025P  CA6525  CA4515  KW10  PR005S  PR015S  SW05
           25E  25 2112      WNMG 080404     (15,63)  (16,74)  (16,74)  (16,74)  (16,74)  (16,74)  (18,22)  (16,74)  (16,74)  (15,20)  10
           25E  25 2113      WNMG 080404 Wiper  –   –    (18,07)  (18,07)  –  –     –     –     –     –     10
           25E  25 2114      WNMG 080408     (15,63)  (16,74)  (16,74)  (16,74)  (16,74)  (16,74)  (18,22)  (16,74)  (16,74)  (15,20)  10
           25E  25 2115      WNMG 080408 Wiper  –  (18,07)  (18,07)  (18,07)  –  –  –     –     –     –     10
           25E  25 2116      WNMG 080412      –    (16,74)  (16,74)  (16,74)  (16,74)  (16,74)  –  –  –  –  10
           25E  25 2117      WNMG 080412 Wiper  –  (18,07)  (18,07)  (18,07)  –  –  –     –     –     –     10
           25E  25 2118      WNMG 080416      –    (16,74)  (16,74)  (16,74)  –  –  –     –     –     –     10
                                              P      P     P     P     M     K      N     S     S     Ti

          Rompevirutas (25 2112, 25 2114, 25 2116, 25 2118)  PG  PS  PS  PS  MS  STD  AH  MU    MU    MU
          Rompevirutas (25 2113, 25 2115, 25 2117)  –  WQ  WQ   WQ     –     –      –     –     –     –
          a   p                          mm  1 – 3,8  1 – 3,8  1 – 3,8  1 – 3,8  0,8 – 4  0,5 – 4,2  1 – 4  0,5 – 3,5  0,5 – 3,5  0,5 – 2,5
          f                            mm/rev. 0,15 – 0,6 0,15 – 0,6 0,15 – 0,6 0,15 – 0,6 0,1 – 0,35 0,05 – 0,7 0,1 – 0,35 0,05 – 0,15 0,05 – 0,18 0,1 – 0,35
          v  aplicación principal       m/min 110 – 490 80 – 450  70 – 435  70 – 420  60 – 220 110 – 360 60 – 400  30 – 90  25 – 70  50 – 140
           c









          Clase                                          HBT020                          HBT130
           22D  25 2092      WNMG 060404                  (9,66)                          (9,66)             10
           22D  25 2093      WNMG 060408                  (9,66)                          (9,66)             10
           22D  25 2094      WNMG 080404                 (10,25)                         (10,25)             10
           22D  25 2095      WNMG 080408                 (10,25)                         (10,25)             10
                                                           P                              MF

          Rompevirutas                                     PM                             MM
          a   p                          mm               0,8 – 5                        0,5 – 5
          f                            mm/rev.           0,1 – 0,45                     0,12 – 0,45
          v  aplicación principal       m/min            100 – 280                       40 – 220
           c



          WNMG desbastado






          Clase                               HB7010-1   HB7020    HB7035-1   HB7120-1  HB7140-1   HB7210-1
           21G  25 2208      WNMG 080408       (13,79)   13,79 ■    (13,79)    (13,79)   (13,79)    (13,79)  10
           21G  25 2210      WNMG 080412       (13,79)   (13,79)    (13,79)    (13,79)   (13,79)     –       10
                                                P          P          P         M          M         K

          Rompevirutas                          SG         SG        SG         VG        VG         GG
          a   p                          mm    1,5 – 6    1,5 – 6   1,5 – 6    1,5 – 6   1,5 – 6    0,4 – 6,5
          f                            mm/rev.  0,25 – 0,6  0,25 – 0,6  0,25 – 0,6  0,25 – 0,6  0,25 – 0,6  0,3 – 0,8
          v  aplicación principal       m/min  100 – 375  100 – 300  90 – 260  60 – 210  40 – 180  100 – 450
                                                                                                                   25
           c








          Clase                                          HBT020                          HBT130
           22D  25 2224      WNMG 080408                 (10,25)                         (10,25)             10
           22D  25 2226      WNMG 080412                 (10,25)                         (10,25)             10
                                                           P                              MF

          Rompevirutas                                     PR                             MR
          a   p                          mm               1,8 – 6                         2 – 6
          f                            mm/rev.           0,2 – 0,6                      0,15 – 0,55
          v  aplicación principal       m/min            80 – 260                        40 – 220
           c
                                                                                                            681
