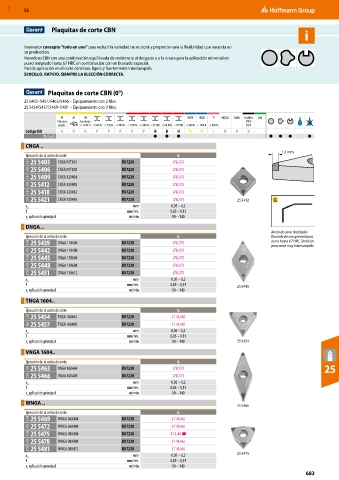

P. 683

MXD  52



                     Plaquitas de corte CBN
                                                                                                            i

          Innovador concepto “todo en uno” para reducir la variedad de su stock y proporcionarle la flexibilidad que necesita en
          su producción.
          Novedoso CBN con una combinación equilibrada de resistencia al desgaste y a la rotura para la aplicación universal en
          acero templado hasta 67 HRC en combinación con un biselado especial.
          Para la aplicación en el corte continuo, ligero y fuertemente interrumpido.
          SENCILLO. RÁPIDO. SIEMPRE LA ELECCIÓN CORRECTA.


                  Plaquitas de corte CBN (0°)
            25 5403–5451/5463/5466 – Equipamiento con 2 filos.
            25 5454/5457/5469–5481 – Equipamiento con 3 filos.


          Código ISO  N    N   N   P   P   P   P   P   H   H   H   M   M    S   K   N   N
                BU7220                                 ●   ●   ●                                ●  ●  ●      ●
          CNGA ..
                                                                                                    1,5 mm
          Ejecución de la arista de corte                      G
           21H  25 5403  CNGA 09T304        BU7220            (78,17)
           21H  25 5406  CNGA 09T308        BU7220            (78,17)
           21H  25 5409  CNGA 120404        BU7220            (78,17)
           21H  25 5412  CNGA 120408        BU7220            (78,17)
           21H  25 5418  CNGA 120412        BU7220            (78,17)
           21H  25 5421  CNGA 120416        BU7220            (78,17)               25 5412
          a   p                                 mm           0,05 – 0,2
          f                                   mm/rev.        0,05 – 0,15
          v  aplicación principal             m/min          90 – 140
           c
          DNGA ..
                                                                                                Arista de corte (biselada).
          Ejecución de la arista de corte                      G                                Biselado de uso general para
           21H  25 5439  DNGA 110404        BU7220            (78,17)                           acero hasta 67 HRC. También
                                                                                                para corte muy interrumpido.
           21H  25 5442  DNGA 110408        BU7220            (78,17)
           21H  25 5445  DNGA 150604        BU7220            (78,17)
           21H  25 5448  DNGA 150608        BU7220            (78,17)
           21H  25 5451  DNGA 150612        BU7220            (78,17)
          a   p                                 mm           0,05 – 0,2
          f                                   mm/rev.        0,05 – 0,15            25 5445
          v  aplicación principal             m/min          90 – 140
           c
          TNGA 1604..

          Ejecución de la arista de corte                      G
           21H  25 5454  TNGA 160404        BU7220           (114,46)
           21H  25 5457  TNGA 160408        BU7220           (114,46)
          a   p                                 mm           0,05 – 0,2
          f                                   mm/rev.        0,05 – 0,15
          v  aplicación principal             m/min          90 – 140               25 5454
           c
          VNGA 1604..

          Ejecución de la arista de corte                      G
           21H  25 5463  VNGA 160404        BU7220            (78,17)                                              25
           21H  25 5466  VNGA 160408        BU7220            (78,17)
          a   p                                 mm           0,05 – 0,2
          f                                   mm/rev.        0,05 – 0,15
          v  aplicación principal             m/min          90 – 140
           c
          WNGA ..                                                                   25 5466
          Ejecución de la arista de corte                      G
           21H  25 5469  WNGA 060404        BU7220           (114,46)
           21H  25 5472  WNGA 060408        BU7220           (114,46)
           21H  25 5475  WNGA 080404        BU7220           114,46 ■
           21H  25 5478  WNGA 080408        BU7220           (114,46)
           21H  25 5481  WNGA 080412        BU7220           (114,46)
          a   p                                 mm           0,05 – 0,2             25 5475
          f                                   mm/rev.        0,05 – 0,15
          v  aplicación principal             m/min          90 – 140
           c
                                                                                                            683
