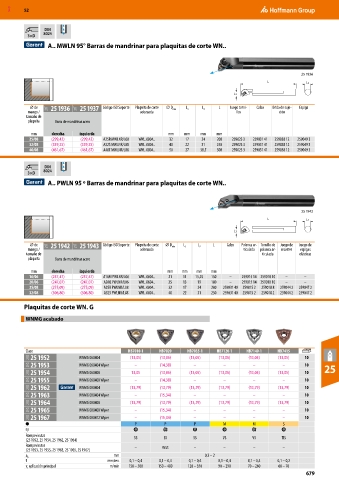

Page 679 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

DIN
3×D 8024
A.. MWLN 95° Barras de mandrinar para plaquitas de corte WN..

25 1936
L L2
L3

⌀ de 21T 25 1936 21T 25 1937 Código ISO Soporte Plaquita de corte ⌀ D mín L 3 L 2 L Juego torni- Calzo Brida de suje- Espiga
mango / adecuada llos ción
tamaño de
plaquita Barra de mandrinar acero

mm derecha izquierda mm mm mm mm
25/08 (299,42) (299,42) A25R MWLNR/L08 WN.. 0804.. 32 17 24 200 259023 3 259031 41 259038 12 259049 3
32/08 (339,25) (339,25) A32S MWLNR/L08 WN.. 0804.. 40 22 31 250 259023 3 259031 41 259038 12 259049 3
40/08 (461,67) (461,67) A40T MWLNR/L08 WN.. 0804.. 50 27 38,5 300 259023 3 259031 41 259038 12 259049 3

DIN
3×D 8024
A.. PWLN 95 º Barras de mandrinar para plaquitas de corte WN..

25 1942
L L2
L3

⌀ de 21T 25 1942 21T 25 1943 Código ISO Soporte Plaquita de corte ⌀ D mín L 3 L 2 L Calzo Palanca ar- Tornillo de Juego de Juego de
mango / adecuada ticulada palanca ar- resortes espigas
tamaño de ticulada elásticas
plaquita Barra de mandrinar acero

mm derecha izquierda mm mm mm mm
16/06 (237,47) (237,47) A16M PWLNR/L06 WN.. 0604.. 21 11 15,25 150 – 259015 14 259018 10 – –
20/06 (247,07) (247,07) A20Q PWLNR/L06 WN.. 0604.. 25 13 19 180 – 259015 14 259018 10 – –
25/08 (275,09) (275,09) A25R PWLNR/L08 WN.. 0804.. 32 17 24 200 259031 40 259015 2 259018 8 259044 2 259047 2
32/08 (306,80) (306,80) A32S PWLNR/L08 WN.. 0804.. 40 22 31 250 259031 40 259015 2 259018 2 259044 2 259047 2
Plaquitas de corte WN. G

WNMG acabado

Clase HB7010-1 HB7020 HB7035-1 HB7120-1 HB7140-1 HB7415
21G 25 1952 WNMG 060404 (13,05) (13,05) (13,05) (13,05) (13,05) (13,05) 10
21G 25 1953 WNMG 060404 Wiper – (14,38) – – – – 10 25
21G 25 1954 WNMG 060408 13,05 (13,05) (13,05) (13,05) (13,05) (13,05) 10
21G 25 1955 WNMG 060408 Wiper – (14,38) – – – – 10
21G 25 1962 WNMG 080404 (13,79) (13,79) (13,79) (13,79) (13,79) (13,79) 10
21G 25 1963 WNMG 080404 Wiper – (15,34) – – – – 10
21G 25 1964 WNMG 080408 (13,79) (13,79) (13,79) (13,79) (13,79) (13,79) 10
21G 25 1965 WNMG 080408 Wiper – (15,34) – – – – 10
21G 25 1967 WNMG 080412 Wiper – (15,34) – – – – 10
P P P M M S

Rompevirutas SS SS SS VS VS TIS
(25 1952, 25 1954, 25 1962, 25 1964)
Rompevirutas – WSS – – – –
(25 1953, 25 1955, 25 1963, 25 1965, 25 1967)
a p mm 0,3 – 2
f mm/rev. 0,1 – 0,4 0,1 – 0,4 0,1 – 0,4 0,1 – 0,4 0,1 – 0,4 0,1 – 0,2
v aplicación principal m/min 150 – 500 150 – 400 120 – 350 90 – 290 70 – 260 60 – 70
c
679
