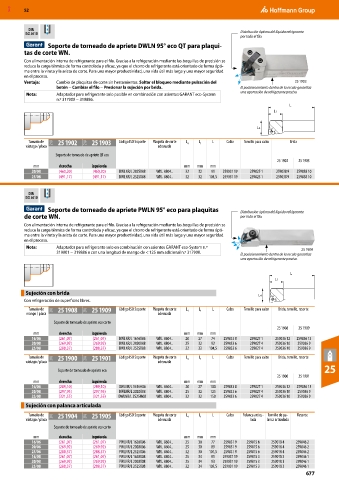

P. 677

MXD  52



           DIN
          ISO 5610                                                                   Distribución óptima del líquido refrigerante
                                                                                     por todo el filo.
                  Soporte de torneado de apriete DWLN 95° eco QT para plaqui-
          tas de corte WN.
          Con alimentación interna de refrigerante para el filo. Gracias a la refrigeración mediante las boquillas de precisión se
          reduce la carga térmica de forma controlada y eficaz, ya que el chorro de refrigerante está orientado de forma ópti-
          ma entre la viruta y la arista de corte. Para una mayor productividad, una vida útil más larga y una mayor seguridad
          en el proceso.
          Ventaja:   Cambio de plaquitas de corte sin herramientas. Soltar el bloqueo mediante pulsación del   25 1902
                     botón − Cambiar el filo − Presionar la sujeción por brida.      El posicionamiento dentro de la escala garantiza
          Nota:      Adaptador para refrigerante solo posible en combinación con asientos GARANT eco-System   una aportación de refrigerante precisa.
                     n.º 317900 − 319886.
                                                                                                       L
                                                                                                 L1


                                                                                           L4
           Tamaño de   21U  25 1902  21U  25 1903  Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Calzo  Tornillo para calzo  Brida
          vástago / placa                               adecuada
                     Soporte de torneado de apriete QT eco
                                                                                                  25 1902  25 1903
             mm       derecha    izquierda                        mm  mm   mm
            20/08     (460,20)    (460,20)  DWLNR/L 2025X08  WN.. 0804..  32  32  91  259031 19  259025 1  259038 9  259038 10
            25/08     (491,17)    (491,17)  DWLNR/L 2525X08  WN.. 0804..  32  32  103,5  259031 19  259025 1  259038 9  259038 10


           DIN
          ISO 5610
                     
                  Soporte de torneado de apriete PWLN 95° eco para plaquitas         Distribución óptima del líquido refrigerante
          de corte WN.                                                               por todo el filo.
          Con alimentación interna de refrigerante para el filo. Gracias a la refrigeración mediante las boquillas de precisión se
          reduce la carga térmica de forma controlada y eficaz, ya que el chorro de refrigerante está orientado de forma ópti-
          ma entre la viruta y la arista de corte. Para una mayor productividad, una vida útil más larga y una mayor seguridad
          en el proceso.
          Nota:      Adaptador para refrigerante solo en combinación con asientos GARANT eco-System n.º    25 1900
                     319001 − 319886 o con una longitud de mango de < 125 mm adicional n.º 317900.  El posicionamiento dentro de la escala garantiza
                                                                                     una aportación de refrigerante precisa.


                                                                                                       L
                                                                                                  L1

          Sujeción con brida
                                                                                            L4
          Con refrigeración de superficies libres.
           Tamaño de   21U  25 1908  21U  25 1909  Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Calzo  Tornillo para calzo  Brida, tornillo, resorte
          mango / placa                                 adecuada
                    Soporte de torneado de apriete eco corto
                                                                                                  25 1908  25 1909
             mm       derecha    izquierda                        mm  mm   mm
            16/06     (261,07)    (261,07)  DWLNR/L 1616X06  WN.. 0604..  20  27  74  259033 8  259027 1  259036 12  259036 13
            20/08     (269,92)    (269,92)  DWLNR/L 2020X08  WN.. 0804..  25  32  92  259033 6  259027 4  259036 10  259036 9
            25/08     (288,37)    (288,37)  DWLNR/L 2525X08  WN.. 0804..  32  32  104,5  259033 6  259027 4  259036 10  259036 9
           Tamaño de   21U  25 1900  21U  25 1901  Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Calzo  Tornillo para calzo  Brida, tornillo, resorte
          vástago / placa                               adecuada
                     Soporte de torneado de apriete eco                                                            25
                                                                                                  25 1900  25 1901
             mm       derecha    izquierda                        mm  mm   mm
            16/06     (289,10)    (289,10)  DWLNR/L 1616H06  WN.. 0604..  20  27  100  259033 8  259027 1  259036 12  259036 13
            20/08     (297,95)    (297,95)  DWLNR/L 2020K08  WN.. 0804..  25  32  125  259033 6  259027 4  259036 10  259036 9
            25/08     (321,55)    (321,55)  DWLNR/L 2525M08  WN.. 0804..  32  32  150  259033 6  259027 4  259036 10  259036 9
          Sujeción con palanca articulada
           Tamaño de   21U  25 1904  21U  25 1905  Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Calzo  Palanca articu- Tornillo de pa-  Resorte
          vástago / placa                               adecuada                         lada  lanca articulada
                    Soporte de torneado de apriete eco corto
             mm       derecha    izquierda                        mm  mm   mm
            16/06     (261,07)    (261,07)  PWLNR/L 1620X06  WN.. 0604..  25  30  77  259031 9  259015 6  259018 4  259046 2
            20/06     (269,92)    (269,92)  PWLNR/L 2020X06  WN.. 0604..  25  30  89  259031 9  259015 6  259018 4  259046 2
            25/06     (288,37)    (288,37)  PWLNR/L 2525X06  WN.. 0604..  32  30  101,5  259031 9  259015 6  259018 4  259046 2
            16/08     (261,07)    (261,07)  PWLNR/L 1620X08  WN.. 0804..  25  34  81  259031 19  259015 3  259018 3  259046 1
            20/08     (269,92)    (269,92)  PWLNR/L 2020X08  WN.. 0804..  25  34  93  259031 19  259015 3  259018 3  259046 1
            25/08     (288,37)    (288,37)  PWLNR/L 2525X08  WN.. 0804..  32  34  105,5  259031 19  259015 3  259018 3  259046 1
                                                                                                             677
