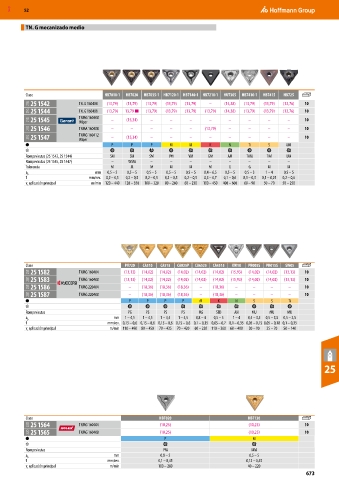

P. 673

MXD  52


          TN. G mecanizado medio













          Clase                       HB7010-1  HB7020  HB7035-1 HB7120-1 HB7140-1 HB7210-1  HU7305  HB7410-1  HB7415  HB725
           21G  25 1542      TN. G 160404  (13,79)  (13,79)  (13,79)  (13,79)  (13,79)  –  (14,38)  (13,79)  (13,79)  (12,76)  10
           21G  25 1544      TN. G 160408  (13,79)  13,79 ■  (13,79)  (13,79)  (13,79)  (13,79)  (14,38)  (13,79)  (13,79)  (12,76)  10
           21G  25 1545      TNMG 160408   –  (15,34)  –     –      –     –      –      –      –      –     10
                             Wiper
           21G  25 1546      TNMA 160408  –    –      –      –      –    (13,79)  –     –      –      –     10
           21G  25 1547      TNMG 160412   –  (15,34)  –     –      –     –      –      –      –      –     10
                             Wiper
                                        P      P      P      M      M      K     N      Ti     S      UNI

          Rompevirutas (25 1542, 25 1544)  SM  SM    SM     VM     VM     GM     AM     TAM    TIM    UM
          Rompevirutas (25 1545, 25 1547)  –  WSM     –      –      –      –     –      –      –      –
          Tolerancia                    M      M      M      M      M     M      G      G      M      M
          a   p                    mm  0,5 – 5  0,5 – 5  0,5 – 5  0,5 – 5  0,5 – 5  0,4 – 6,5  0,5 – 5  0,5 – 3  1 – 4  0,5 – 5
          f                     mm/rev.  0,2 – 0,5  0,2 – 0,5  0,2 – 0,5  0,2 – 0,5  0,2 – 0,5  0,3 – 0,7  0,1 – 0,6  0,1 – 0,3  0,1 – 0,25  0,2 – 0,6
          v  aplicación principal   m/min 120 – 440  120 – 350  100 – 320  80 – 260  60 – 230  100 – 450  400 – 600  60 – 90  50 – 70  50 – 250
           c















          Clase                              PV720  CA510  CA515  CA025P  CA6525  CA4515  KW10  PR005S  PR015S  SW05
           25E  25 1582      TNMG 160404     (13,13)  (14,02)  (14,02)  (14,02)  (14,02)  (14,02)  (15,93)  (14,02)  (14,02)  (13,13)  10
           25E  25 1583      TNMG 160408     (13,13)  (14,02)  (14,02)  (14,02)  (14,02)  (14,02)  (15,93)  (14,02)  (14,02)  (13,13)  10
           25E  25 1586      TNMG 220404      –    (18,36)  (18,36)  (18,36)  –  (18,36)  –  –  –     –     10
           25E  25 1587      TNMG 220408      –    (18,36)  (18,36)  (18,36)  –  (18,36)  –  –  –     –     10
                                              P      P     P     P     M     K      N     S     S     Ti

          Rompevirutas                        PG    PS     PS    PS    MS    STD   AH    MU     MU    MU
          a   p                          mm  1 – 4,5  1 – 4,5  1 – 4,5  1 – 4,5  0,8 – 4  0,5 – 5  1 – 4  0,5 – 3,5  0,5 – 3,5  0,5 – 2,5
          f                            mm/rev. 0,15 – 0,6 0,15 – 0,6 0,15 – 0,6 0,15 – 0,6 0,1 – 0,35 0,05 – 0,7 0,1 – 0,35 0,05 – 0,15 0,05 – 0,18 0,1 – 0,35
          v  aplicación principal       m/min 110 – 490 80 – 450  70 – 435  70 – 420  60 – 220 110 – 360 60 – 400  30 – 90  25 – 70  50 – 140
           c






                                                                                                                   25









          Clase                                          HBT020                         HBT130
           22D  25 1564      TNMG 160404                 (10,25)                        (10,25)             10
           22D  25 1565      TNMG 160408                 (10,25)                        (10,25)             10
                                                           P                              M

          Rompevirutas                                    PM                             MM
          a   p                          mm              0,8 – 5                         0,5 – 5
          f                            mm/rev.           0,1 – 0,45                    0,12 – 0,45
          v  aplicación principal       m/min            100 – 280                      40 – 220
           c
                                                                                                             673
