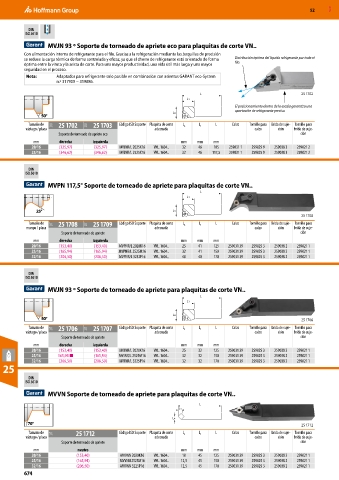

P. 674

52     MXD


           DIN
          ISO 5610
                     
                  MVJN 93 º Soporte de torneado de apriete eco para plaquitas de corte VN..
          Con alimentación interna de refrigerante para el filo. Gracias a la refrigeración mediante las boquillas de precisión
          se reduce la carga térmica de forma controlada y eficaz, ya que el chorro de refrigerante está orientado de forma   Distribución óptima del líquido refrigerante por todo el
          óptima entre la viruta y la arista de corte. Para una mayor productividad, una vida útil más larga y una mayor   filo.
          seguridad en el proceso.
          Nota:      Adaptador para refrigerante solo posible en combinación con asientos GARANT eco-System
                     n.º 317900 − 319886.

                                                                       L                                   25 1702
                                                                   L1
                                                                                   El posicionamiento dentro de la escala garantiza una
                                                                                   aportación de refrigerante precisa.
                                                              L4
                50°
           Tamaño de   21U  25 1702  21U  25 1703  Código ISO Soporte Plaquita de corte   L 4  L 1  L  Calzo  Tornillo para  Brida de suje- Tornillo para
          vástago / placa                              adecuada                           calzo    ción  brida de suje-
                      Soporte de torneado de apriete eco                                                   ción
             mm       derecha     izquierda                      mm   mm    mm
            20/16     (325,97)    (325,97)  MVJNR/L 2025X16  VN.. 1604..  32  46  105  259031 1  259025 9  259038 3  259021 2
            25/16     (346,62)    (346,62)  MVJNR/L 2525X16  VN.. 1604..  32  46  117,5  259031 1  259025 9  259038 3  259021 2


           DIN
          ISO 5610
                
                  MVPN 117,5° Soporte de torneado de apriete para plaquitas de corte VN..
                                                                       L
                                                                   L1

              25°                                             L4
                                                                                                           25 1708
           Tamaño de   21T  25 1708  21T  25 1709  Código ISO Soporte Plaquita de corte   L 4  L 1  L  Calzo  Tornillo para  Brida de suje- Tornillo para
          mango / placa                                adecuada                           calzo    ción  brida de suje-
                       Soporte de torneado de apriete                                                      ción
             mm       derecha     izquierda                      mm   mm    mm
            20/16     (153,40)    (153,40)  MVPNR/L 2020K16  VN.. 1604..  25  41  125  259031 39  259025 3  259038 2  259021 1
            25/16     (165,94)    (165,94)  MVPNR/L 2525M16  VN.. 1604..  32  41  150  259031 39  259025 3  259038 2  259021 1
            32/16     (206,50)    (206,50)  MVPNR/L 3232P16  VN.. 1604..  40  40  170  259031 39  259025 3  259038 2  259021 1

           DIN
          ISO 5610
                
                  MVJN 93 º Soporte de torneado de apriete para plaquitas de corte VN..
                                                                       L
                                                                   L1

                                                              L4
                50°                                                                                        25 1706
           Tamaño de   21T  25 1706  21T  25 1707  Código ISO Soporte Plaquita de corte   L 4  L 1  L  Calzo  Tornillo para  Brida de suje- Tornillo para
          vástago / placa                              adecuada                           calzo    ción  brida de suje-
                       Soporte de torneado de apriete                                                      ción
             mm       derecha     izquierda                      mm   mm    mm
            20/16     (153,40)    (153,40)  MVJNR/L 2020K16  VN.. 1604..  25  32  125  259031 39  259025 3  259038 2  259021 1
            25/16    165,94 ■     (165,94)  MVJNR/L 2525M16  VN.. 1604..  32  32  150  259031 39  259025 3  259038 2  259021 1
            32/16     (206,50)    (206,50)  MVJNR/L 3225P16  VN.. 1604..  32  32  170  259031 39  259025 3  259038 2  259021 1
  25
           DIN
          ISO 5610
                
                  MVVN Soporte de torneado de apriete para plaquitas de corte VN..
                                                                       L
                                                                L1

                                                              L4
           70°                                                                                             25 1712
           Tamaño de   21T  25 1712        Código ISO Soporte Plaquita de corte   L 4  L 1  L  Calzo  Tornillo para  Brida de suje- Tornillo para
          vástago / placa                              adecuada                           calzo    ción  brida de suje-
                       Soporte de torneado de apriete                                                      ción
             mm             neutro                               mm   mm    mm
            20/16           (153,40)       MVVNN 2020K16  VN.. 1604..  10  45  125  259031 39  259025 3  259038 2  259021 1
            25/16           (165,94)       MVVNN 2525M16  VN.. 1604..  12,5  45  150  259031 39  259025 3  259038 2  259021 1
            32/16           (206,50)       MVVNN 3225P16  VN.. 1604..  12,5  45  170  259031 39  259025 3  259038 2  259021 1
          674
