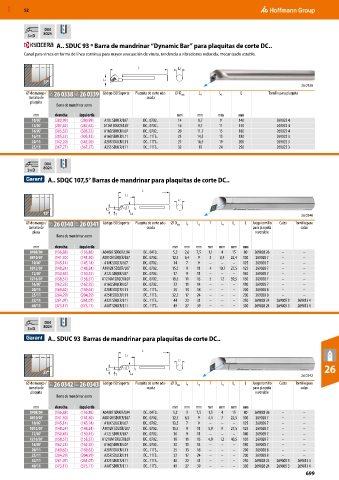

P. 699

MXD  52



                 DIN
           5×D     8024      
                     A.. SDUC 93 º Barra de mandrinar “Dynamic Bar” para plaquitas de corte DC..
          Canal para viruta en forma de línea continua para mayor evacuación de viruta, tendencia a vibraciones reducida, mecanizado estable.

                                                 L             L2

                27°                  L3
                                                                                                           26 0338
          ⌀ de mango /   25U  26 0338 26 0339  Código ISO Soporte  Plaquita de corte ade-  ⌀ D mín  L 3  L 2  L  Tornillo para plaquita
                            25U
           tamaño de                                 cuada
            plaquita
                     Barra de mandrinar acero
             mm     derecha  izquierda                         mm     mm      mm     mm
            10/07   (280,99)  (280,99)  A10L SDUCR/L07  DC.. 0702..  14  8,7  9      140          269022 4
            12/07   (287,62)  (287,62)  A12M SDUCR/L07  DC.. 0702..  16  9,7  11     150          269022 4
            16/07   (305,32)  (305,32)  A16Q SDUCR/L07  DC.. 0702..  20  11,7  15    180          269022 4
            16/11   (305,32)  (305,32)  A16Q SDUCR/L11  DC.. 11T3..  23  14,5  15    180          269022 3
            20/11   (342,20)  (342,20)  A20R SDUCR/L11  DC.. 11T3..  27  16,5  19    200          269022 3
            25/11   (367,27)  (367,27)  A25S SDUCR/L11  DC.. 11T3..  32  19   24     250          269022 3

                 DIN
           3×D     8024      
                  A.. SDQC 107,5° Barras de mandrinar para plaquitas de corte DC..
                                                   L
                                             L1
                                                               L2
                                      L3
                15°                       T    L4                                                          26 0340
          ⌀ de mango /   21T  26 0340 26 0341  Código ISO Soporte  Plaquita de corte ade- ⌀ D mín  L 3  L 2  T  L 4  L 1  L  Juego tornillo   Calzo  Tornillo para
                            21T
           tamaño de                                 cuada                                para plaquita    calzo
            placa                                                                          reversible
                     Barra de mandrinar acero
             mm     derecha  izquierda                        mm  mm  mm  mm  mm  mm  mm
           0408/04  (136,88)  (136,88)  A0408F SDQCR/L04  DC.. 04T0..  5,2  2,6  7,5  1,1  4  15  80  269028 26  –  –
           0810/07  (141,30)  (141,30)  A0810H SDQCR/L07  DC.. 0702..  12,5  6,4  9  3  8,4  22,4  100  269028 7  –  –
            10/07   (145,14)  (145,14)  A10K SDQCR/L07  DC.. 0702..  14  7  9  –  –  –  125  269028 7  –   –
           1012/07  (148,24)  (148,24)  A1012K SDQCR/L07  DC.. 0702..  15,5  9  11  4  10,7  27,5  125  269028 7  –  –
            12/07   (150,45)  (150,45)  A12L SDQCR/L07  DC.. 0702..  17  9  11  –  –  –  140  269028 7  –  –
           1216/07  (158,57)  (158,57)  A1216M SDQCR/L07  DC.. 0702..  19,5  11  15  5  12  39,5  150  269028 7  –  –
            16/07   (162,25)  (162,25)  A16Q SDQCR/L07  DC.. 0702..  22  11  14  –  –  –  180  269028 7  –  –
            20/11   (169,62)  (169,62)  A20R SDQCR/L11  DC.. 11T3..  26  13  18  –  –  –  200  269028 8  –  –
            25/11   (204,29)  (204,29)  A25R SDQCR/L11  DC.. 11T3..  32,5  17  24  –  –  –  200  269028 8  –  –
            32/11   (261,07)  (261,07)  A32S SDQCR/L11  DC.. 11T3..  44  22  31  –  –  –  250  269028 24  269005 3  269013 4
            40/11   (373,17)  (373,17)  A40T SDQCR/L11  DC.. 11T3..  49  27  39  –  –  –  300  269028 24  269005 3  269013 4


                 DIN
           3×D     8024      
                  A.. SDUC 93  Barras de mandrinar para plaquitas de corte DC..

                                                   L
                                             L1
                                                               L2
                                                                                                                   26
                                      L3
                27°
                                          T    L4                                                          26 0342
          ⌀ de mango /   21T  26 0342 26 0343  Código ISO Soporte  Plaquita de corte ade- ⌀ D mín  L 3  L 2  T  L 4  L 1  L  Juego tornillo   Calzo  Tornillo para
                            21T
           tamaño de                                 cuada                                para plaquita    calzo
            plaquita                                                                       reversible
                     Barra de mandrinar acero
             mm     derecha  izquierda                        mm  mm  mm  mm  mm  mm  mm
           0408/04  (136,88)  (136,88)  A0408F SDUCR/L04  DC.. 04T0..  5,2  3  7,5  1,5  4  15  80  269028 26  –  –
           0810/07  (141,30)  (141,30)  A0810H SDUCR/L07  DC.. 0702..  12,5  6,5  9  4,4  7  22,5  100  269028 7  –  –
            10/07   (145,14)  (145,14)  A10K SDUCR/L07  DC.. 0702..  13,5  7  9  –  –  –  125  269028 7  –  –
           1012/07  (148,24)  (148,24)  A1012K SDUCR/L07  DC.. 0702..  15,5  9  11  5,9  9  27,5  125  269028 7  –  –
            12/07   (150,45)  (150,45)  A12L SDUCR/L07  DC.. 0702..  16  9  11  –  –  –  140  269028 7  –  –
           1216/07  (158,57)  (158,57)  A1216M SDUCR/L07  DC.. 0702..  18  11  15  4,9  12  40,5  150  269028 7  –  –
            16/07   (162,25)  (162,25)  A16Q SDUCR/L07  DC.. 0702..  20  11  14  –  –  –  180  269028 7  –  –
            20/11   (169,62)  (169,62)  A20R SDUCR/L11  DC.. 11T3..  25  13  18  –  –  –  200  269028 8  –  –
            25/11   (204,29)  (204,29)  A25R SDUCR/L11  DC.. 11T3..  32  17  24  –  –  –  200  269028 8  –  –
            32/11   (261,07)  (261,07)  A32S SDUCR/L11  DC.. 11T3..  40  22  31  –  –  –  250  269028 24  269005 3  269013 4
            40/11   (373,17)  (373,17)  A40T SDUCR/L11  DC.. 11T3..  49  27  39  –  –  –  300  269028 24  269005 3  269013 4
                                                                                                            699
