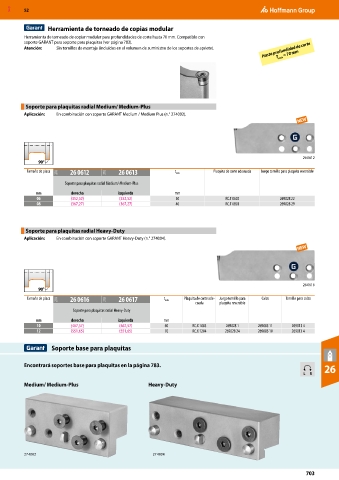

P. 703

MXD  52



                  Herramienta de torneado de copias modular
          Herramienta de torneado de copiar modular para profundidades de corte hasta 70 mm. Compatible con
          soporte GARANT para soporte para plaquitas (ver página 783).
                                                                                             Hasta profundidad de corte
          Atención:   Sin tornillos de montaje (incluidos en el volumen de suministro de los soportes de apriete).
                                                                                                   máx  = 70 mm
                                                                                                  T








          Soporte para plaquitas radial Medium/ Medium-Plus
          Aplicación:   En combinación con soporte GARANT Medium / Medium Plus (n.° 274002).








                                                                                                           26 0612
              90°
           Tamaño de placa  21U  26 0612  21U  26 0613        t máx.        Plaquita de corte adecuada  Juego tornillo para plaquita reversible

                        Soporte para plaquitas radial Medium/ Medium-Plus
              mm          derecha          izquierda          mm
              06          (352,52)         (352,52)            30               RC.T 0602          269028 22
              08          (367,27)         (367,27)            40               RC.T 0803          269028 29




          Soporte para plaquitas radial Heavy-Duty
          Aplicación:   En combinación con soporte GARANT Heavy-Duty (n.° 274004).








                                                                                                           26 0616
              90°
           Tamaño de placa  21U  26 0616  21U  26 0617     t máx.  Plaquita de corte ade- Juego tornillo para   Calzo  Tornillo para calzo
                                                                      cuada   plaquita reversible
                           Soporte para plaquitas radial Heavy-Duty
              mm          derecha          izquierda       mm
              10          (467,57)         (467,57)        60        RC.X 1003  269028 1    269005 11  269013 4
              12          (551,65)         (551,65)        70        RC.X 1204  269028 24   269005 10  269013 4


                     Soporte base para plaquitas

          Encontrará soportes base para plaquitas en la página 783.                                                26
                                                                                                            L R

          Medium/ Medium-Plus                        Heavy-Duty













          27 4002                                      27 4004


                                                                                                             703
