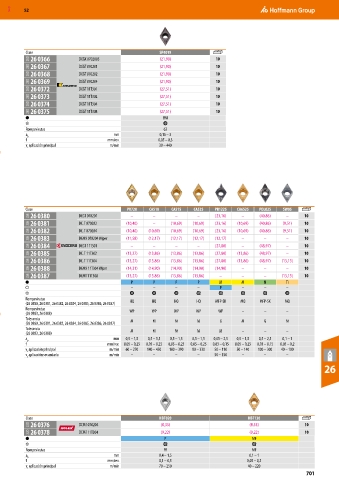

P. 701

MXD  52








          Clase                                          SP4019
           28D  26 0366      DCGX 0702005                (21,90)             10
           28D  26 0367      DCGT 070201                 (21,90)             10
           28D  26 0368      DCGT 070202                 (21,90)             10
           28D  26 0369      DCGT 070204                 (21,90)             10
           28D  26 0372      DCGT 11T301                 (27,51)             10
           28D  26 0373      DCGT 11T302                 (27,51)             10
           28D  26 0374      DCGT 11T304                 (27,51)             10
           28D  26 0375      DCGT 11T308                 (27,51)             10
                                                          UNI

          Rompevirutas                                    62
          a   p                          mm              0,15 – 3
          f                            mm/rev.           0,05 – 0,3
          v  aplicación principal       m/min            30 – 440
           c











          Clase                               PV720  CA510   CA515   CA525  PR1225  CA6525  PDL025  SW05
           25E  26 0380      DCGT 070201       –       –       –      –      (23,16)  –     (40,86)  –      10
           25E  26 0381      DC. T 070202    (10,40)   –     (10,69)  (10,69)  (23,16)  (10,69)  (40,86)  (9,51)  10
           25E  26 0382      DC. T 070204    (10,40)  (10,69)  (10,69)  (10,69)  (23,16)  (10,69)  (40,86)  (9,51)  10
           25E  26 0383      DCMX 070204 Wiper  (11,58)  (12,17)  (12,17)  (12,17)  (12,17)  –  –    –      10
           25E  26 0384      DCGT 11T301       –       –       –      –      (27,80)  –     (48,97)  –      10
           25E  26 0385      DC. T 11T302    (13,27)  (13,86)  (13,86)  (13,86)  (27,80)  (13,86)  (48,97)  –  10
           25E  26 0386      DC. T 11T304    (13,27)  (13,86)  (13,86)  (13,86)  (27,80)  (13,86)  (48,97)  (13,13)  10
           25E  26 0388      DCMX 11T304 Wiper  (14,31)  (14,90)  (14,90)  (14,90)  (14,90)  –  –    –      10
           25E  26 0387      DCMT 11T308     (13,27)  (13,86)  (13,86)  (13,86)  –    –       –     (13,13)  10
                                               P       P       P      P       M       M       N       Ti
                                               –       –       –      –       P       –       –       –

          Rompevirutas                         HQ     HQ      HQ      HQ     MFP-SK   MQ    MFP-SK   MQ
          (26 0380, 26 0381, 26 0382, 26 0384, 26 0385, 26 0386, 26 0387)
          Rompevirutas                         WP     WP      WP      WP      WP      –       –       –
          (26 0383, 26 0388)
          Tolerancia                           M       M      M       M       G       M       G      M
          (26 0380, 26 0381, 26 0382, 26 0384, 26 0385, 26 0386, 26 0387)
          Tolerancia                           M       M      M       M       M       –       –       –
          (26 0383, 26 0388)
          a   p                          mm  0,5 – 1,5  0,5 – 1,5  0,5 – 1,5  0,5 – 1,5  0,05 – 2,5  0,5 – 1,5  0,5 – 2,5  0,1 – 1
          f                            mm/rev.  0,05 – 0,25  0,05 – 0,25  0,05 – 0,25  0,05 – 0,25  0,03 – 0,15  0,05 – 0,25  0,03 – 0,15  0,05 – 0,2
          v  aplicación principal       m/min  60 – 270  140 – 450  100 – 390  80 – 330  50 – 110  50 – 140  100 – 300  40 – 100
           c
          v  aplicación secundaria      m/min  –       –       –      –     50 – 150  –       –       –
           c
                                                                                                                   26









          Clase                                          HBT020                         HBT130
           22D  26 0376      DCMT 070204                 (8,33)                          (8,33)             10
           22D  26 0378      DCMT 11T304                 (9,22)                          (9,22)             10
                                                           P                              MF

          Rompevirutas                                     PF                             MF
          a   p                          mm              0,4 – 1,5                       0,1 – 1
          f                            mm/rev.           0,1 – 0,3                      0,05 – 0,2
          v  aplicación principal       m/min            70 – 250                       40 – 220
           c
                                                                                                             701
