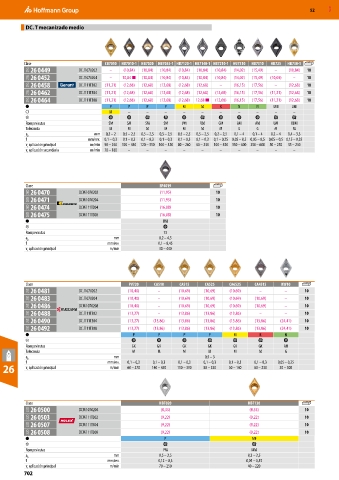

P. 702

52     MXD

          DC. T mecanizado medio






          Clase                       CB7010  HB7010-1 HB7020 HB7035-1 HB7120-1 HB7140-1 HB7210-1 HU7310  HB7310  HB725  HB730-1
           21G  26 0449      DC. T 070202  –  (10,84)  (10,84)  (10,84)  (10,84)  (10,84)  (10,84)  (14,02)  (15,49)  –  (10,84)  10
           21G  26 0452      DC. T 070204  –  10,84 ■  (10,84)  (10,84)  (10,84)  (10,84)  (10,84)  (14,02)  (15,49)  (10,03)  –  10
           21G  26 0458      DC. T 11T302  (11,21)  (12,68)  (12,68)  (12,68)  (12,68)  (12,68)  –  (16,15)  (17,56)  –  (12,68)  10
           21G  26 0462      DC. T 11T304  (11,21)  (12,68)  (12,68)  (12,68)  (12,68)  (12,68)  (12,68)  (16,15)  (17,56)  (11,21)  (12,68)  10
           21G  26 0464      DC. T 11T308  (11,21)  (12,68)  (12,68)  (12,68)  (12,68)  12,68 ■  (12,68)  (16,15)  (17,56)  (11,21)  (12,68)  10
                                        P     P      P     P     M      M     K      N     N     UNI   UNI
                                       M      –     –      –     –      –     –      –     –      –     –

          Rompevirutas                 SM     SM    SM    SM     VM    VM     GM    AM     AM    UM    XUM
          Tolerancia                   M      M     M      M     M      M     M      G     G     M      M
          a   p                   mm  0,2 – 2  0,5 – 2,5  0,5 – 2,5  0,5 – 2,5  0,5 – 2,5  0,5 – 2,5  0,2 – 2,5  0,1 – 4  0,1 – 4  0,2 – 4  0,4 – 3,3
          f                     mm/rev. 0,1 – 0,3  0,1 – 0,3  0,1 – 0,3  0,1 – 0,3  0,1 – 0,3  0,1 – 0,3  0,1 – 0,25 0,05 – 0,5 0,05 – 0,5 0,05 – 0,5 0,15 – 0,35
          v  aplicación principal   m/min 90 – 240  120 – 440 120 – 350 100 – 320  80 – 260  60 – 230  100 – 450 350 – 600 350 – 600  50 – 250  35 – 230
           c
          v  aplicación secundaria   m/min 70 – 180  –  –  –     –      –     –      –     –      –     –
           c




          Clase                                          SP4019
           28D  26 0470      DCMT 070202                 (11,95)             10
           28D  26 0471      DCMT 070204                 (11,95)             10
           28D  26 0474      DCMT 11T304                 (16,08)             10
           28D  26 0475      DCMT 11T308                 (16,08)             10
                                                          UNI

          Rompevirutas                                    73
          a   p                          mm              0,2 – 4,5
          f                            mm/rev.           0,1 – 0,45
          v  aplicación principal       m/min            30 – 440
           c





          Clase                               PV720    CA510    CA515    CA525    CA6525  CA4515    KW10
           25E  26 0481      DC. T 070202     (10,40)   –       (10,69)  (10,69)  (10,69)   –        –      10
           25E  26 0483      DC. T 070204     (10,40)   –       (10,69)  (10,69)  (10,69)  (10,69)   –      10
           25E  26 0486      DCMT 070208      (10,40)   –       (10,69)  (10,69)  (10,69)  (10,69)   –      10
           25E  26 0488      DC. T 11T302     (13,27)   –       (13,86)  (13,86)  (13,86)   –        –      10
           25E  26 0490      DC. T 11T304     (13,27)  (13,86)  (13,86)  (13,86)  (13,86)  (13,86)  (24,41)  10
           25E  26 0492      DC. T 11T308     (13,27)  (13,86)  (13,86)  (13,86)  (13,86)  (13,86)  (24,41)  10
                                                P        P       P        P        M        K        N

          Rompevirutas                         GK       GK       GK       GK       GK       GK       AH
          Tolerancia                           M        M        M        M        M        M        G
          a   p                          mm                              0,5 – 3
          f                            mm/rev.  0,1 – 0,3  0,1 – 0,3  0,1 – 0,3  0,1 – 0,3  0,1 – 0,3  0,1 – 0,3  0,05 – 0,25
  26      v  aplicación principal       m/min  60 – 270  140 – 450  110 – 390  80 – 330  50 – 140  60 – 230  30 – 300
           c





          Clase                                          HBT020                         HBT130
           22D  26 0500      DCMT 070204                 (8,33)                          (8,33)             10
           22D  26 0503      DCMT 11T302                 (9,22)                          (9,22)             10
           22D  26 0507      DCMT 11T304                 (9,22)                          (9,22)             10
           22D  26 0508      DCMT 11T308                 (9,22)                          (9,22)             10
                                                           P                              MF

          Rompevirutas                                    PM                             MM
          a   p                          mm              0,5 – 2,5                      0,3 – 2,5
          f                            mm/rev.           0,12 – 0,3                    0,05 – 0,35
          v  aplicación principal       m/min            70 – 250                       40 – 220
           c
          702
