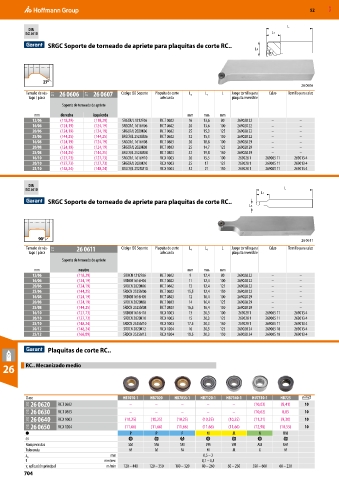

P. 704

52     MXD

                                                                                                      L
           DIN
          ISO 5610                                                                              L1
                
                  SRGC Soporte de torneado de apriete para plaquitas de corte RC..
                                                                                           L4





                27°
                                                                                                           26 0606
          Tamaño de vás-  21T  26 0606  21T  26 0607  Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Juego tornillo para   Calzo  Tornillo para calzo
           tago / placa                                  adecuada                 plaquita reversible
                       Soporte de torneado de apriete

             mm       derecha     izquierda                        mm    mm   mm
            12/06     (118,29)    (118,29)  SRGCR/L 1212F06  RC.T 0602  16  13,6  80  269028 22  –        –
            16/06     (124,19)    (124,19)  SRGCR/L 1616H06  RC.T 0602  20  13,6  100  269028 22  –       –
            20/06     (124,19)    (124,19)  SRGCR/L 2020K06  RC.T 0602  25  15,3  125  269028 22  –       –
            25/06     (144,25)    (144,25)  SRGCR/L 2525M06  RC.T 0602  32  15,3  150  269028 22  –       –
            16/08     (124,19)    (124,19)  SRGCR/L 1616H08  RC.T 0803  20  18,8  100  269028 29  –       –
            20/08     (124,19)    (124,19)  SRGCR/L 2020K08  RC.T 0803  25  14,7  125  269028 29  –       –
            25/08     (144,25)    (144,25)  SRGCR/L 2525M08  RC.T 0803  32  19,8  150  269028 29  –       –
            16/10     (127,73)    (127,73)  SRGCR/L 1616H10  RC.X 1003  20  15,5  100  269028 1  269005 11  269013 4
            20/10     (127,73)    (127,73)  SRGCR/L 2020K10  RC.X 1003  25  17  125  269028 1  269005 11  269013 4
            25/10     (148,24)    (148,24)  SRGCR/L 2525M10  RC.X 1003  32  21  150  269028 1  269005 11  269013 4


           DIN
          ISO 5610                                                                                   L
                                                                                             L1
                  SRGC Soporte de torneado de apriete para plaquitas de corte RC..
                                                                                        L4





              90°                                                                                          26 0611
          Tamaño de vás-  21T  26 0611      Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Juego tornillo para   Calzo  Tornillo para calzo
           tago / placa                                  adecuada                 plaquita reversible
                       Soporte de torneado de apriete

             mm              neutro                                mm    mm   mm
            12/06           (118,29)        SRDCN 1212F06  RC.T 0602  9  12,4  80   269028 22   –         –
            16/06           (124,19)        SRDCN 1616H06  RC.T 0602  11  12,4  100  269028 22  –         –
            20/06           (124,19)        SRDCN 2020K06  RC.T 0602  13  12,4  125  269028 22  –         –
            25/06           (144,25)        SRDCN 2525M06  RC.T 0602  15,5  12,4  150  269028 22  –       –
            16/08           (124,19)        SRDCN 1616H08  RC.T 0803  12  16,4  100  269028 29  –         –
            20/08           (124,19)        SRDCN 2020K08  RC.T 0803  14  16,4  125  269028 29  –         –
            25/08           (144,25)        SRDCN 2525M08  RC.T 0803  16,5  16,4  150  269028 29  –       –
            16/10           (127,73)        SRDCN 1616H10  RC.X 1003  13  20,3  100  269028 1  269005 11  269013 4
            20/10           (127,73)        SRDCN 2020K10  RC.X 1003  15  20,3  125  269028 1  269005 11  269013 4
            25/10           (148,24)        SRDCN 2525M10  RC.X 1003  17.5  20,3  150  269028 1  269005 11  269013 4
            20/12           (148,24)        SRDCN 2020K12  RC.X 1204  16  20,3  125  269028 24  269005 10  269013 4
            25/12           (168,89)        SRDCN 2525M12  RC.X 1204  18.5  20,3  150  269028 24  269005 10  269013 4

                  Plaquitas de corte RC..


  26      RC.. Mecanizado medio





          Clase                             HB7010-1  HB7020  HB7035-1  HB7120-1  HB7140-1  HU7310-1  HB725
           21G  26 0620  RC.T 0602            –         –        –        –        –      (10,03)   (8,41)  10
           21G  26 0630  RC.T 0803            –         –        –        –        –      (10,62)   8,85    10
           21G  26 0640  RC.X 1003           (10,25)  (10,25)  (10,25)  (10,25)  (10,25)  (11,21)   (9,30)  10
           21G  26 0650  RC.X 1204           (11,66)  (11,66)  (11,66)  (11,66)  (11,66)  (12,98)  (10,55)  10
                                               P        P        P        M        M        N       UNI

          Rompevirutas                        SM       SM       SM       VM       VM       AM        UM
          Tolerancia                          M         M        M        M        M        G        M
          a   p                         mm                              0,5 – 2
          f                           mm/rev.                           0,1 – 0,3
          v  aplicación principal     m/min  120 – 440  120 – 350  100 – 320  80 – 260  60 – 230  350 – 600  60 – 230
           c
          704
