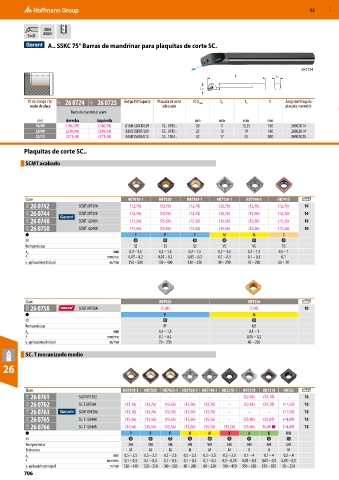

P. 706

52     MXD


                 DIN
           3×D     8024      
                  A.. SSKC 75° Barras de mandrinar para plaquitas de corte SC.




                                                                                                           26 0724
                                                                                    L             L2

                                                                       L3

           ⌀ de mango / ta-  21T  26 0724  21T  26 0725  Código ISO Soporte  Plaquita de corte   ⌀ D mín  L 3  L 2  L  Juego tornillo para
            maño de placa                                 adecuada                                   plaquita reversible
                          Barra de mandrinar acero
              mm        derecha    izquierda                         mm       mm      mm       mm
              16/09     (186,59)    (186,59)  A16M SSKCR/L09  SC.. 09T3..  20  11     15,25    150     269028 14
              20/09     (219,04)    (219,04)  A20Q SSKCR/L09  SC.. 09T3..  25  13      19      180     269028 14
              25/12     (271,40)    (271,40)  A25R SSKCR/L12  SC.. 1204..  32  17      24      200     269028 25

              Plaquitas de corte SC..

          SCMT acabado






          Clase                               HB7010-1   HB7020    HB7035-1  HB7120-1   HB7140-1  HB7415
           21G  26 0742      SCMT 09T304       (12,76)   (12,76)   (12,76)    (12,76)   (12,76)    (12,76)  10
           21G  26 0744      SCMT 09T308       (12,76)   (12,76)   (12,76)    (12,76)   (12,76)    (12,76)  10
           21G  26 0748      SCMT 120404       (15,56)   (15,56)   (15,56)    (15,56)   (15,56)    (15,56)  10
           21G  26 0750      SCMT 120408       (15,56)   (15,56)   (15,56)    (15,56)   (15,56)    (15,56)  10
                                                P          P         P         M          M         S

          Rompevirutas                          SS        SS         SS        VS         VS        TIS
          a   p                          mm   0,2 – 1,5  0,2 – 1,5  0,2 – 1,5  0,2 – 1,5  0,2 – 1,5  0,5 – 1
          f                            mm/rev.  0,05 – 0,2  0,05 – 0,2  0,05 – 0,2  0,1 – 0,3  0,1 – 0,3  0,1
          v  aplicación principal       m/min  150 – 500  150 – 400  120 – 350  90 – 290  70 – 260  60 – 70
           c






          Clase                                          HBT020                         HBT130
           22D  26 0758      SCMT 09T304                 (7,08)                          (7,08)             10
                                                           P                              M

          Rompevirutas                                    PF                             MF
          a   p                          mm              0,4 – 1,5                       0,1 – 1
          f                            mm/rev.           0,1 – 0,3                      0,05 – 0,2
          v  aplicación principal       m/min            70 – 250                       40 – 220
           c
          SC. T mecanizado medio

  26



          Clase                             HB7010-1  HB7020  HB7035-1 HB7120-1 HB7140-1 HB7210-1  HU7310  HB7310  HB725
           21G  26 0761      SCGT 09T302       –     –      –      –      –      –     (22,05)  (24,78)  –  10
           21G  26 0762      SC. T 09T304    (12,76)  (12,76)  (12,76)  (12,76)  (12,76)  –  (22,05)  (24,78)  (11,50)  10
           21G  26 0763      SCMT 09T308     (12,76)  (12,76)  (12,76)  (12,76)  (12,76)  –  –  –   (11,50)  10
           21G  26 0765      SC. T 120404    (15,56)  (15,56)  (15,56)  (15,56)  (15,56)  –  (23,46)  (25,89)  (14,09)  10
           21G  26 0766      SC. T 120408    (15,56)  (15,56)  (15,56)  (15,56)  (15,56)  (15,56)  (23,46)  25,89 ■  (14,09)  10
                                               P      P     P      M      M      K      N      N     UNI

          Rompevirutas                        SM     SM     SM     VM     VM     GM     AM     AM     UM
          Tolerancia                          M      M      M      M      M      M      G      G      M
          a   p                          mm  0,5 – 2,5  0,5 – 2,5  0,5 – 2,5  0,5 – 2,5  0,5 – 2,5  0,2 – 2,5  0,1 – 4  0,1 – 4  0,2 – 4
          f                            mm/rev.  0,1 – 0,3  0,1 – 0,3  0,1 – 0,3  0,1 – 0,3  0,1 – 0,3  0,1 – 0,25  0,05 – 0,5  0,05 – 0,5  0,05 – 0,5
          v  aplicación principal       m/min 120 – 440  120 – 350  100 – 320  80 – 260  60 – 230  100 – 450  350 – 600  350 – 600  50 – 250
           c
          706
