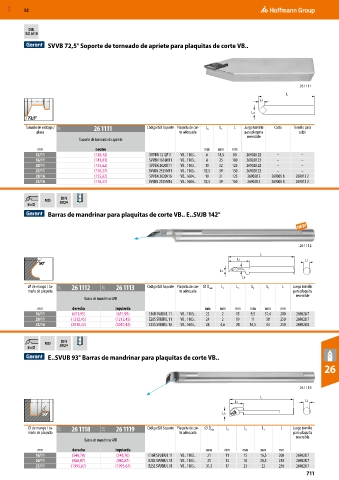

Page 711 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

DIN
ISO 5610

SVVB 72,5° Soporte de torneado de apriete para plaquitas de corte VB..

26 1111
L
L1
L4
72,5°
Tamaño de vástago / 21T 26 1111 Código ISO Soporte Plaquita de cor- L 4 L 1 L Juego tornillo Calzo Tornillo para
placa te adecuada para plaquita calzo
reversible
Soporte de torneado de apriete
mm neutro mm mm mm
12/11 (128,32) SVVBN 1212F11 VB.. 1103.. 6 18,5 80 269028 22 – –
16/11 (141,01) SVVBN 1616H11 VB.. 1103.. 8 25 100 269028 22 – –
20/11 (155,62) SVVBN 2020K11 VB.. 1103.. 10 32 125 269028 22 – –
25/11 (176,27) SVVBN 2525M11 VB.. 1103.. 12,5 39 150 269028 22 – –
20/16 (155,62) SVVBN 2020K16 VB.. 1604.. 10 31 125 269028 2 269005 8 269013 2
25/16 (176,27) SVVBN 2525M16 VB.. 1604.. 12,5 39 150 269028 2 269005 8 269013 2

DIN
MD 8024
8×D
Barras de mandrinar para plaquitas de corte VB.. E..SVJB 142°

26 1112
L
L1 L2
50°
L3
L4
⌀ de mango / ta- 21T 26 1112 21T 26 1113 Código ISO Soporte Plaquita de cor- ⌀ D mín L 3 L 2 L 4 L 1 L Juego tornillo
maño de plaquita te adecuada para plaquita
reversible
Barra de mandrinar MD
mm derecha izquierda mm mm mm mm mm mm
16/11 (651,95) (651,95) E16R SVJBR/L 11 VB.. 1103.. 22 2 15 9,5 31,4 200 269028 7
20/11 (1212,45) (1212,45) E20S SVJBR/L 11 VB.. 1103.. 24 2 19 11 38 250 269028 7
25/16 (2010,42) (2010,42) E25S SVJBR/L 16 VB.. 1604.. 28 4,6 24 16,5 44 250 269028 8

DIN
MD 8024
8×D
E..SVUB 93° Barras de mandrinar para plaquitas de corte VB..
26

26 1118

L
L1 L2
50° L3

⌀ de mango / ta- 21T 26 1118 21T 26 1119 Código ISO Soporte Plaquita de cor- ⌀ D mín L 3 L 2 L 1 L Juego tornillo
maño de plaquita te adecuada para plaquita
reversible
Barra de mandrinar MD
mm derecha izquierda mm mm mm mm mm
16/11 (548,70) (548,70) E16R SVUBR/L 11 VB.. 1103.. 21 11 15 16,5 200 269028 7
20/11 (980,87) (980,87) E20S SVUBR/L 11 VB.. 1103.. 25 13 18 20,5 250 269028 7
25/11 (1995,67) (1995,67) E25S SVUBR/L 11 VB.. 1103.. 31,5 17 23 23 250 269028 7
711
