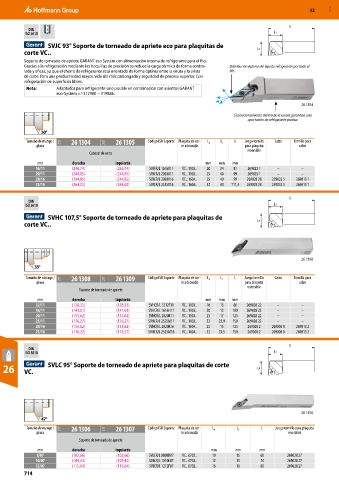

P. 714

52     MXD

                                                                                                       L
           DIN
          ISO 5610                                                                               L1
                     
                  SVJC 93° Soporte de torneado de apriete eco para plaquitas de
          corte VC..                                                                       L4
          Soporte de torneado de apriete GARANT eco System con alimentación interna de refrigerante para el filo.
          Gracias a la refrigeración mediante las boquillas de precisión se reduce la carga térmica de forma contro-  Distribución óptima del líquido refrigerante por todo el
          lada y eficaz, ya que el chorro de refrigerante está orientado de forma óptima entre la viruta y la arista   filo.
          de corte. Para una productividad mayor, vida útil más prolongada y seguridad de proceso superior. Con
          refrigeración de superficies libres.
          Nota:      Adaptador para refrigerante solo posible en combinación con asientos GARANT
                     eco-System n.º 317900 − 319886.
                                                                                                           26 1304

                                                                                   El posicionamiento dentro de la escala garantiza una
                                                                                        aportación de refrigerante precisa.
                50°
          Tamaño de mango /   21U  26 1304  21U  26 1305  Código ISO Soporte Plaquita de cor-  L 4  L 1  L  Juego tornillo   Calzo  Tornillo para
              placa                                              te adecuada           para plaquita      calzo
                                                                                        reversible
                                Cabezal de corte
              mm          derecha         izquierda                      mm   mm   mm
              16/11       (236,74)        (236,74)   SVJCR/L 1616X11  VC.. 1103..  20  34  81  269023 1  –  –
              20/11       (244,85)        (244,85)   SVJCR/L 2020X11  VC.. 1103..  25  40  99  269023 1  –  –
              20/16       (244,85)        (244,85)   SVJCR/L 2020X16  VC.. 1604..  25  40  99  269028 28  259033 5  269013 1
              25/16       (264,02)        (264,02)   SVJCR/L 2525X16  VC.. 1604..  32  40  111,5  269028 28  259033 5  269013 1

                                                                                                       L
           DIN
          ISO 5610                                                                               L1
                
                  SVHC 107,5° Soporte de torneado de apriete para plaquitas de
          corte VC..                                                                       L4






                                                                                                           26 1308
             35°
          Tamaño de vástago /   21T  26 1308  21T  26 1309  Código ISO Soporte Plaquita de cor-  L 4  L 1  L  Juego tornillo   Calzo  Tornillo para
              placa                                              te adecuada           para plaquita      calzo
                                                                                        reversible
                             Soporte de torneado de apriete
              mm          derecha         izquierda                      mm   mm   mm
              12/11       (128,32)        (128,32)   SVHCR/L 1212F11  VC.. 1103..  16  13  80  269028 22  –  –
              16/11       (141,01)        (141,01)   SVHCR/L 1616H11  VC.. 1103..  20  13  100  269028 22  –  –
              20/11       (155,62)        (155,62)   SVHCR/L 2020K11  VC.. 1103..  25  17  125  269028 22  –  –
              25/11       (176,27)        (176,27)   SVHCR/L 2525M11  VC.. 1103..  32  22,9  150  269028 22  –  –
              20/16       (155,62)        (155,62)   SVHCR/L 2020K16  VC.. 1604..  25  15  125  269028 2  269005 8  269013 2
              25/16       (176,27)        (176,27)   SVHCR/L 2525M16  VC.. 1604..  32  23,5  150  269028 2  269005 8  269013 2

                                                                                                       L
           DIN
          ISO 5610                                                                               L1
                
  26      VC.     SVLC 95° Soporte de torneado de apriete para plaquitas de corte          L4








                                                                                                           26 1306
                47°
          Tamaño de mango /   21T  26 1306  21T  26 1307  Código ISO Soporte Plaquita de cor-  L 4  L 1  L  Juego tornillo para plaquita
              placa                                              te adecuada                          reversible
                             Soporte de torneado de apriete
              mm          derecha         izquierda                        mm       mm      mm
              8/07        (102,66)        (102,66)   SVLCR/L 0808D07  VC.. 0702..  10  15    60       269028 27
              10/07       (109,44)        (109,44)   SVLCR/L 1010E07  VC.. 0702..  12  15    70       269028 27
              12/07       (115,64)        (115,64)   SVLCR/L 1212F07  VC.. 0702..  16  18    80       269028 27
          714
