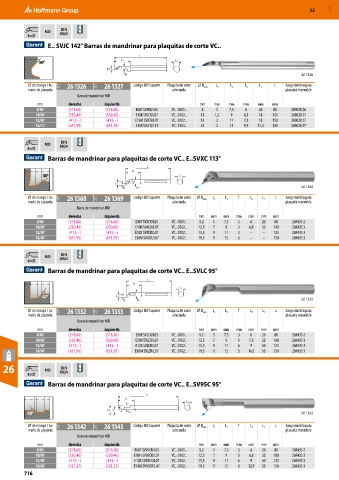

                  E.. SVJC 142° Barras de mandrinar para plaquitas de corte VC..

                                                  L
               50°                          L1                 L2
                                       L3
                                             L4                                                            26 1326
           ⌀ de mango / ta-  21T  26 1326  21T  26 1327  Código ISO Soporte  Plaquita de corte   ⌀ D mín  L 3  L 2  L 4  L 1  L  Juego tornillo para
           maño de plaquita                                   adecuada                               plaquita reversible
                            Barra de mandrinar MD
              mm         derecha      izquierda                        mm   mm   mm   mm    mm   mm
              8/05       (318,60)     (318,60)   E08F SVJCR/L05  VC.. 0501..  8  3  7,5  6  26   80    269028 26
              10/07      (330,40)     (330,40)   E10K SVJCR/L07  VC.. 0702..  13  1,5  9  6,3  18  125  269028 27
              12/07      (413,–)      (413,–)    E12M SVJCR/L07  VC.. 0702..  13  2  11  7,8  18  150  269028 27
              16/11      (651,95)     (651,95)   E16R SVJCR/L11  VC.. 1103..  22  2  15  9,5  31,4  200  269028 27


                      DIN
                 MD   8024
           8×D                   
                  Barras de mandrinar para plaquitas de corte VC.. E..SVXC 113°
                                                     L
                                               L1
                30°                                             L2
                                         L3
                                            T    L4                                                        26 1368
           ⌀ de mango / ta-  21T  26 1368  21T  26 1369  Código ISO Soporte  Plaquita de corte   ⌀ D mín  L 3  L 2  T  L 4  L 1  L  Juego tornillo para
           maño de plaquita                                   adecuada                               plaquita reversible
                            Barra de mandrinar MDI
              mm         derecha      izquierda                        mm  mm   mm  mm  mm   mm  mm
              8/05       (318,60)     (318,60)   E08F SVXCR/L05  VC.. 0501..  9,2  5  7,5  3  6  26  80  269435 2
              10/07      (330,40)     (330,40)   E10H SVXCR/L07  VC.. 0702..  12,5  7  9  3  6,8  32  100  269435 3
              12/07      (413,–)      (413,–)    E12K SVXCR/L07  VC.. 0702..  15,5  9  11  3  –  –  125  269435 3
              16/07      (651,95)     (651,95)  E16M SVXCR/L07  VC.. 0702..  19,5  11  15  3  –  –  150  269435 3

                      DIN
                 MD   8024
           8×D                   
                  Barras de mandrinar para plaquitas de corte VC.. E..SVLC 95°

                                                     L
                                                L1
                                                                L2
                47°                       L3
                                             T   L4                                                        26 1332
           ⌀ de mango / ta-  21T  26 1332  21T  26 1333  Código ISO Soporte  Plaquita de corte   ⌀ D mín  L 3  L 2  T  L 4  L 1  L  Juego tornillo para
           maño de plaquita                                   adecuada                               plaquita reversible
                            Barra de mandrinar MD
              mm         derecha      izquierda                        mm  mm   mm  mm  mm   mm  mm
              8/05       (318,60)     (318,60)   E08F SVLCR/L05  VC.. 0501..  9,2  5  7,5  3  6  26  80  269435 2
              10/07      (330,40)     (330,40)   E10H SVLCR/L07  VC.. 0702..  12,5  7  9  5  7,5  32  100  269435 3
              12/07      (413,–)      (413,–)    E12K SVLCR/L07  VC.. 0702..  15,5  9  11  6  9  40  125  269435 3
              16/07      (651,95)     (651,95)  E16M SVLCR/L07  VC.. 0702..  19,5  11  15  5  14,5  55  150  269435 3


  26             MD   DIN
           8×D         8024      
                  Barras de mandrinar para plaquitas de corte VC.. E..SV95C 95°

                                                     L
                                             L1
                                                                  L2
                                       L3 T
           50°                                L4                                                           26 1342
           ⌀ de mango / ta-  21T  26 1342  21T  26 1343  Código ISO Soporte  Plaquita de corte   ⌀ D mín  L 3  L 2  T  L 4  L 1  L  Juego tornillo para
           maño de plaquita                                   adecuada                               plaquita reversible
                            Barra de mandrinar MD
              mm         derecha      izquierda                        mm  mm   mm  mm  mm   mm  mm
              8/05       (318,60)     (318,60)  E08F SV95CR/L05  VC.. 0501..  9,2  5  7,5  3  6  26  80  269435 2
              10/07      (330,40)     (330,40)  E10H SV95CR/L07  VC.. 0702..  12,5  7  9  5  6,8  32  100  269435 3
              12/07      (413,–)      (413,–)   E12K SV95CR/L07  VC.. 0702..  15,5  9  11  6  9  40  125  269435 3
              16/07      (721,27)     (721,27)  E16M SV95CR/L07  VC.. 0702..  19,5  11  15  8  12,9  55  150  269435 3
