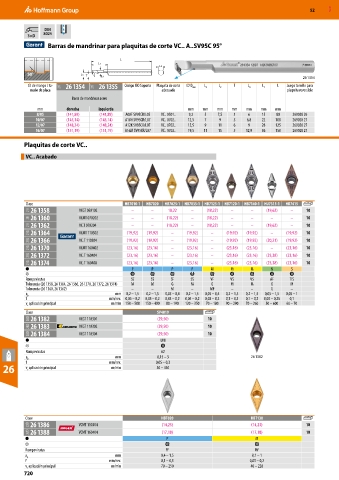

P. 720

52     MXD


                 DIN
           3×D     8024      
                  Barras de mandrinar para plaquitas de corte VC.. A..SV95C 95°


                                           L
                                    L1
                                                         L2
           50°               L3 T
                                     L4                                                                    26 1354
           ⌀ de mango / ta-  21T  26 1354  21T  26 1355  Código ISO Soporte  Plaquita de corte   ⌀ D mín  L 3  L 2  T  L 4  L 1  L  Juego tornillo para
            maño de placa                                 adecuada                                    plaquita reversible
                          Barra de mandrinar acero
              mm        derecha     izquierda                      mm   mm   mm   mm    mm   mm   mm
              8/05      (141,89)    (141,89)  A08F SV95CR/L05  VC.. 0501..  9,2  5  7,5  3  6  15  80   269028 26
              10/07     (145,14)    (145,14)  A10H SV95CR/L07  VC.. 0702..  12,5  7  9  5  6,8  22  100  269028 27
              12/07     (148,24)    (148,24)  A12K SV95CR/L07  VC.. 0702..  15,5  9  11  6  9  28  125  269028 27
              16/07     (151,19)    (151,19)  A16M SV95CR/L07  VC.. 0702..  19,5  11  15  5  12,9  36  150  269028 27

              Plaquitas de corte VC..

          VC.. Acabado








          Clase                              HB7010-1  HB7020  HB7025-1 HB7035-1 HB7125-1 HB7120-1 HB7140-1 HU7315-1  HB7415
           21I  26 1358      VCGT 050102       –      –     18,22   –     (18,22)  –     –     (19,62)  –    10
           21I  26 1360      VCMT 070202       –      –     (18,22)  –    (18,22)  –     –      –      –     10
           21I  26 1362      VC.T 070204       –      –     (18,22)  –    (18,22)  –     –     (19,62)  –    10
           21G  26 1364      VCMT 110302      (19,92)  (19,92)  –  (19,92)  –    (19,92)  (19,92)  –  (19,92)  10
           21G  26 1366      VC. T 110304     (19,92)  (19,92)  –  (19,92)  –    (19,92)  (19,92)  (20,21)  (19,92)  10
           21G  26 1370      VCMT 160402      (23,16)  (23,16)  –  (23,16)  –    (23,16)  (23,16)  –  (23,16)  10
           21G  26 1372      VC. T 160404     (23,16)  (23,16)  –  (23,16)  –    (23,16)  (23,16)  (23,38)  (23,16)  10
           21G  26 1374      VC. T 160408     (23,16)  (23,16)  –  (23,16)  –    (23,16)  (23,16)  (23,38)  (23,16)  10
                                               P      P      P      P      M      M      M      N      S

          Rompevirutas                         SS     SS     SF     SS     VF     VS     VS     AF     TIS
          Tolerancia (26 1358, 26 1364, 26 1366, 26 1370, 26 1372, 26 1374)  M  M  G  M  G  M  M  G    M
          Tolerancia (26 1360, 26 1362)        –      –      M      –      MF     –      –      G      –
                                          mm  0,2 – 1,5  0,2 – 1,5  0,05 – 0,4  0,2 – 1,5  0,05 – 0,4  0,2 – 1,5  0,2 – 1,5  0,05 – 1,5  0,05 – 1
          a p
          f                            mm/rev. 0,05 – 0,2  0,05 – 0,2  0,03 – 0,2  0,05 – 0,2  0,03 – 0,2  0,1 – 0,3  0,1 – 0,3  0,03 – 0,25  0,1
            aplicación principal        m/min 150 – 500  150 – 400  80 – 190  120 – 350  70 – 180  90 – 290  70 – 260  50 – 600  60 – 70
          v c
          Clase                                         SP4019
           28D  26 1382      VCGT 110301                (29,50)           10
           28D  26 1383      VCGT 110302                (29,50)           10
           28D  26 1384      VCGT 110304                (29,50)           10
                                                         UNI

          Rompevirutas                                    62
          a   p                           mm            0,15 – 3                         26 1382
          f                            mm/rev.          0,05 – 0,3
  26      v  aplicación principal       m/min           30 – 440
           c








          Clase                                           HBT020                         HBT130
           22D  26 1386      VCMT 110304                  (14,23)                        (14,23)             10
           22D  26 1388      VCMT 160404                  (17,18)                        (17,18)             10
                                                           P                               M

          Rompevirutas                                     PF                             MF
          a   p                           mm              0,4 – 1,5                       0,1 – 1
          f                            mm/rev.            0,1 – 0,3                      0,05 – 0,2
          v  aplicación principal       m/min             70 – 250                       40 – 220
           c
