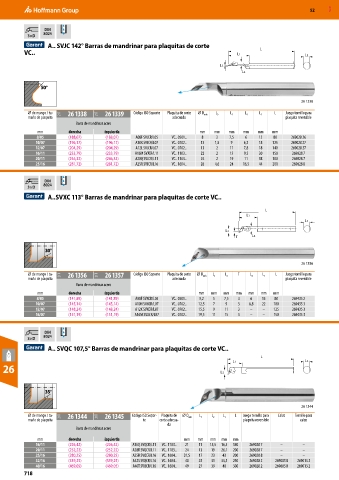

P. 718

52     MXD


                 DIN
           3×D     8024      
                  A.. SVJC 142° Barras de mandrinar para plaquitas de corte
          VC..                                                                      L1      L               L2

                                                                              L3
                                                                                      L4
               50°


                                                                                                           26 1338
           ⌀ de mango / ta-  21T  26 1338  21T  26 1339  Código ISO Soporte  Plaquita de corte   ⌀ D mín  L 3  L 2  L 4  L 1  L  Juego tornillo para
           maño de plaquita                                   adecuada                               plaquita reversible
                            Barra de mandrinar acero
              mm         derecha      izquierda                        mm   mm   mm   mm    mm   mm
              8/05       (188,07)     (188,07)   A08F SVJCR/L05  VC.. 0501..  8  3  7,5  6  15   80    269028 26
              10/07      (196,17)     (196,17)   A10K SVJCR/L07  VC.. 0702..  13  1,5  9  6,3  18  125  269028 27
              12/07      (204,29)     (204,29)   A12L SVJCR/L07  VC.. 0702..  13  2  11  7,8  18  140  269028 27
              16/11      (233,79)     (233,79)  A16M SVJCR/L11  VC.. 1103..  22  2  15  9,5  30  150    269028 7
              20/11      (246,32)     (246,32)   A20Q SVJCR/L11  VC.. 1103..  24  2  19  11  38  180    269028 7
              25/16      (281,72)     (281,72)   A25R SVJCR/L16  VC.. 1604..  28  4,6  24  16,5  44  200  269028 8


                 DIN
           3×D     8024      
                  A..SVXC 113° Barras de mandrinar para plaquitas de corte VC..


                                                                                              L
                                                                                        L1
                                                                                                            L2
                                                                                L3
                                                                                    T    L4

                 30°

                                                                                                           26 1356

           ⌀ de mango / ta-  21T  26 1356  21T  26 1357  Código ISO Soporte  Plaquita de corte   ⌀ D mín  L 3  L 2  T  L 4  L 1  L  Juego tornillo para
           maño de plaquita                                   adecuada                               plaquita reversible
                            Barra de mandrinar acero
              mm         derecha      izquierda                        mm  mm   mm  mm  mm   mm  mm
              8/05       (141,89)     (141,89)   A08F SVXCR/L05  VC.. 0501..  9,2  5  7,5  3  6  15  80  269435 2
              10/07      (145,14)     (145,14)  A10H SVXCR/L07  VC.. 0702..  12,5  7  9  3  6,8  22  100  269435 3
              12/07      (148,24)     (148,24)   A12K SVXCR/L07  VC.. 0702..  15,5  9  11  3  –  –  125  269435 3
              16/07      (151,19)     (151,19)  A16M SVXCR/L07  VC.. 0702..  19,5  11  15  3  –  –  150  269435 3


                 DIN
           3×D     8024      
                  A.. SVQC 107,5° Barras de mandrinar para plaquitas de corte VC..
                                                                                             L
                                                                                   L1                       L2
  26                                                                          L3



                 35°


                                                                                                           26 1344
           ⌀ de mango / ta-  21T  26 1344  21T  26 1345  Código ISO Sopor- Plaquita de  ⌀ D mín  L 3  L 2  L 1  L  Juego tornillo para   Calzo  Tornillo para
           maño de plaquita                        te    corte adecua-                plaquita reversible  calzo
                                                            da
                            Barra de mandrinar acero
              mm         derecha      izquierda                   mm  mm   mm  mm  mm
              16/11      (226,42)     (226,42)  A16Q SVQCR/L11  VC.. 1103..  21  11  15,5  16,5  180  269028 7  –  –
              20/11      (252,22)     (252,22)  A20R SVQCR/L11  VC.. 1103..  24  13  19  26,1  200  269028 7  –  –
              25/16      (280,25)     (280,25)  A25R SVQCR/L16  VC.. 1604..  31,5  17  23  43  200  269028 8  –  –
              32/16      (339,25)     (339,25)  A32S SVQCR/L16  VC.. 1604..  40  22  31  33,5  250  269028 2  269005 8  269013 2
              40/16      (469,05)     (469,05)  A40T SVQCR/L16  VC.. 1604..  49  27  39  40  300  269028 2  269005 8  269013 2
          718
