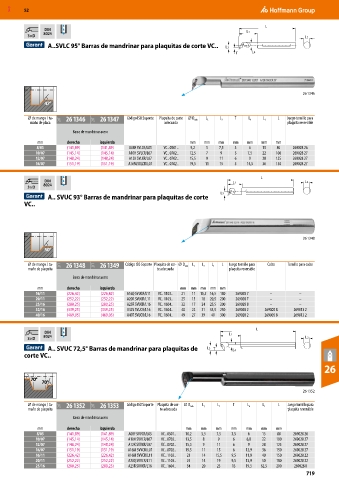

P. 719

MXD  52


                                                                                              L
                 DIN                                                                    L1
           3×D     8024                                                                                     L2
                  A..SVLC 95° Barras de mandrinar para plaquitas de corte VC..  L3
                                                                                    T    L4







                                                                                                           26 1346
                 47°

           ⌀ de mango / ta-  21T  26 1346  21T  26 1347  Código ISO Soporte  Plaquita de corte  ⌀ D mín  L 3  L 2  T  L 4  L 1  L  Juego tornillo para
            maño de placa                                  adecuada                                   plaquita reversible
                           Barra de mandrinar acero

              mm         derecha    izquierda                       mm   mm   mm   mm   mm   mm   mm
              8/05      (141,89)    (141,89)  A08F SVLCR/L05  VC.. 0501..  9,2  5  7,5  3  6  15  80    269028 26
              10/07     (145,14)    (145,14)  A10H SVLCR/L07  VC.. 0702..  12,5  7  9  5  7,5  22  100  269028 27
              12/07     (148,24)    (148,24)  A12K SVLCR/L07  VC.. 0702..  15,5  9  11  6  9  28  125   269028 27
              16/07     (151,19)    (151,19)  A16M SVLCR/L07  VC.. 0702..  19,5  11  15  5  14,5  36  150  269028 27

                                                                                             L
                 DIN                                                               L1                       L2
           3×D     8024      
                                                                              L3
                  A.. SVUC 93° Barras de mandrinar para plaquitas de corte
          VC..






                                                                                                           26 1348
                 50°

           ⌀ de mango / ta-  21T  26 1348  21T  26 1349  Código ISO Soporte Plaquita de cor- ⌀ D mín  L 3  L 2  L 1  L  Juego tornillo para   Calzo  Tornillo para calzo
           maño de plaquita                             te adecuada              plaquita reversible
                           Barra de mandrinar acero

              mm         derecha    izquierda                   mm  mm mm mm mm
              16/11     (226,42)    (226,42)  A16Q SVUCR/L11  VC.. 1103..  21  11  15,5 16,5 180  269028 7  –  –
              20/11     (252,22)    (252,22)  A20R SVUCR/L11  VC.. 1103..  25  13  18  20,5 200  269028 7  –  –
              25/16     (280,25)    (280,25)  A25R SVUCR/L16  VC.. 1604..  32  17  24  25,5 200  269028 8  –  –
              32/16     (339,25)    (339,25)  A32S SVUCR/L16  VC.. 1604..  40  22  31  33,5 250  269028 2  269005 8  269013 2
              40/16     (469,05)    (469,05)  A40T SVUCR/L16  VC.. 1604..  49  27  39  40  300  269028 2  269005 8  269013 2


                                                                                           L
                 DIN                                                             L1
           3×D     8024                                                                                     L2
                  A.. SVUC 72,5° Barras de mandrinar para plaquitas de    L3 T     L4
          corte VC..

                                                                                                                   26
            70°
                70°
                                                                                                           26 1352

           ⌀ de mango / ta-  21T  26 1352  21T  26 1353  Código ISO Soporte Plaquita de cor- ⌀ D mín  L 3  L 2  T  L 4  L 1  L  Juego tornillo para
           maño de plaquita                              te adecuada                                  plaquita reversible
                           Barra de mandrinar acero
              mm         derecha    izquierda                     mm    mm   mm   mm   mm    mm   mm
              8/05      (141,89)    (141,89)  A08F SVVCR/L05  VC.. 0501..  10,2  5,5  7,5  3,5  6  15  80  269028 26
              10/07     (145,14)    (145,14)  A10H SVVCR/L07  VC.. 0702..  13,5  8  9  6  6,8  22  100  269028 27
              12/07     (148,24)    (148,24)  A12K SVVCR/L07  VC.. 0702..  15,5  9  11  6  9  28  125   269028 27
              16/07     (151,19)    (151,19)  A16M SVVCR/L07  VC.. 0702..  19,5  11  15  6  12,9  36  150  269028 27
              16/11     (226,42)    (226,42)  A16M SVVCR/L11  VC.. 1103..  23  14  15,5  9,5  11,9  40  150  269028 22
              20/11     (252,22)    (252,22)  A20Q SVVCR/L11  VC.. 1103..  25  14  19  9,5  13,9  50  180  269028 22
              25/16     (280,25)    (280,25)  A25R SVVCR/L16  VC.. 1604..  34  20  23  13  19,5  62,5  200  269028 8
                                                                                                             719
