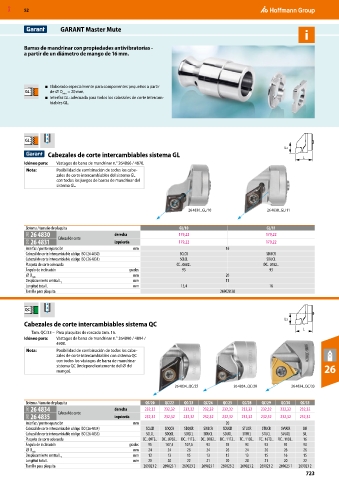

P. 723

MXD  52



                        GARANT Master Mute


          Barras de mandrinar con propiedades antivibratorias -
          a partir de un diámetro de mango de 16 mm.






                 ■   Elaborado especialmente para componentes pequeños a partir
          GL       de ⌀ D  = 20 mm.
                       min
                 ■   Interfaz GL: adecuada para todos los cabezales de corte intercam-
                   biables GL.





          GL
                                                                                                     L3
                  Cabezales de corte intercambiables sistema GL                                            L
          Idóneo para:   Vástagos de barra de mandrinar n.° 264866 / 4870.
          Nota:      Posibilidad de combinación de todos los cabe-
                     zales de corte intercambiables del sistema GL
                     con todos los juegos de barras de mandrinar del
                     sistema GL.



                                                                   26 4830_GL/10               26 4830_GL/11



          Sistema / tamaño de plaquita                          GL/10                          GL/11
           29D  26 4830  Cabezal de corte  derecha              179,22                        179,22
           29D  26 4831                  izquierda              179,22                        179,22
          Interfaz / punto separación           mm                              16
          Cabezal de corte intercambiable código ISO (26 4830)  SCLCR                          SDUCR
          Cabezal de corte intercambiable código ISO (26 4831)  SCLCL                          SDUCL
          Plaquita de corte adecuada                           CC.. 0602..                    DC.. 0702..
          Ángulo de inclinación               grados             95                             93
          ⌀ D                                   mm                              20
            mín
          Desplazamiento central L   3          mm                              11
          Longitud total L                      mm               15,4                           16
          Tornillo para plaquita                                              269028 38

          QC
                     
                                                                                                     L3
            Cabezales de corte intercambiables sistema QC
                                                                                                           L
             Tam. QC/33 –  Para plaquitas de roscado tam. 16.
          Idóneo para:   Vástagos de barra de mandrinar n.° 264890 / 4894 /
                     4900.
          Nota:      Posibilidad de combinación de todos los cabe-
                     zales de corte intercambiables con sistema QC
                     con todos los vástagos de barra de mandrinar
                     sistema QC (independientemente del ⌀ del                                                      26
                     mango).

                                                              26 4834_QC/25        26 4834_QC/28       26 4834_QC/33


          Sistema / tamaño de plaquita              QC/20  QC/22  QC/23  QC/24  QC/25  QC/28  QC/29  QC/30  QC/33
           29D  26 4834                  derecha    232,32  232,32  232,32  232,32  232,32  232,32  232,32  232,32  232,32
           29D  26 4835  Cabezal de corte  izquierda  232,32  232,32  232,32  232,32  232,32  232,32  232,32  232,32  232,32
          Interfaz / punto separación           mm                              20
          Cabezal de corte intercambiable código ISO (26 4834)  SCLCR  SDQCR  SDQCR  SDUCR  SDUCR  STUCR  STUCR  SVUCR  SIR
          Cabezal de corte intercambiable código ISO (26 4835)  SCLCL  SDQCL  SDQCL  SDUCL  SDUCL  STUCL  STUCL  SVUCL  SIL
          Plaquita de corte adecuada               CC.. 09T3..  DC.. 0702.. DC.. 11T3.. DC.. 0702.. DC.. 11T3..  TC.. 1102..  TC.. 16T3..  VC.. 1103..  16
          Ángulo de inclinación               grados  95   107,5  107,5   93    93     93     93     93     93
          ⌀ D                                   mm   24     24     26     24    26     24     26     26     26
            mín
          Desplazamiento central L   3          mm   13     13     15     13    15     13     15     16     15
          Longitud total L                      mm   20     20     22     21    20     20     21     20     22
          Tornillo para plaquita                   269023 2  269023 1  269023 2  269023 1  269023 2  269023 2  269023 2  269023 1  269023 2
                                                                                                            723
