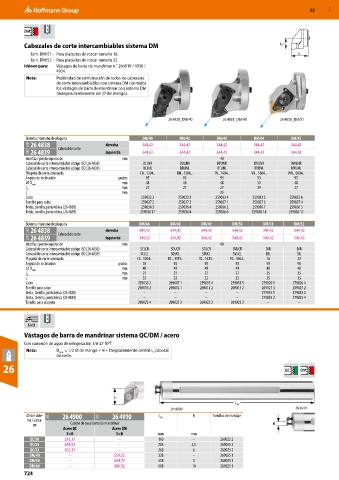

52     MXD


          DM
                     
            Cabezales de corte intercambiables sistema DM                                          L3
             Tam. DM/51 –  Para plaquitas de roscar tamaño 16.                                            L
             Tam. DM/52 –  Para plaquitas de roscar tamaño 22.
          Idóneo para:   Vástagos de barra de mandrinar n.° 264910 / 4930 /
                     4934.
          Nota:      Posibilidad de combinación de todos los cabezales
                     de corte intercambiables con sistema DM con todos
                     los vástagos de barra de mandrinar con sistema DM
                     (independientemente del ⌀ del mango).




                                                            26 4838_DM/40      26 4838_DM/45       26 4838_DM/51


          Sistema / tamaño de plaquita             DM/40        DM/42        DM/43        DM/44        DM/45
           29D  26 4838  Cabezal de corte  derecha  344,42      344,42       344,42       344,42       344,42
           29D  26 4839               izquierda    344,42       344,42       344,42       344,42       344,42
          Interfaz / punto separación       mm                                40
          Cabezal de corte intercambiable código ISO (26 4838)  DCLNR  DDUNR  DTUNR       DVUNR        DWLNR
          Cabezal de corte intercambiable código ISO (26 4839)  DCLNL  DDUNL  DTUNL       DVUNL        DWLNL
          Plaquita de corte adecuada              CN.. 1204..  DN.. 1506..  TN.. 1604..  VN.. 1604..  WN.. 0804..
          Ángulo de inclinación           grados    95           93           93           93           95
                                            mm      48           48           48           50           48
          ⌀ D mín
                                            mm      27           27           27           29           27
          L 3
          L                                 mm                                35
          Calzo                                    259033 2     259033 3     259033 4     259033 5     259033 6
          Tornillo para calzo                      259027 2     259027 2     259027 1     259027 3     259027 4
          Brida, tornillo, junta tórica (26 4838)  259036 3     259036 4     259036 2     259036 7     259036 3
          Brida, tornillo, junta tórica (26 4839)  259036 17    259036 4     259036 6    259036 18    259036 17
          Sistema / tamaño de plaquita            DM/46      DM/48      DM/49      DM/50     DM/51      DM/52
           29D  26 4838  Cabezal de corte  derecha  344,42   344,42     344,42     344,42    344,42     344,42
           29D  26 4839               izquierda   344,42     344,42     344,42     344,42    344,42     344,42
          Interfaz / punto separación       mm                                40
          Cabezal de corte intercambiable código ISO (26 4838)  SCLCR  SDUCR  STUCR  SVUCR    DIR        DIR
          Cabezal de corte intercambiable código ISO (26 4839)  SCLCL  SDUCL  STUCL  SVUCL    DIL        DIL
          Plaquita de corte adecuada             CC.. 1204..  DC.. 11T3..  TC.. 16T3..  VC.. 1604..  16  22
          Ángulo de inclinación           grados   95         93         93         93         90        90
                                            mm     49         49         49         49         48        48
          ⌀ D mín
                                            mm     27         27         27         27         25        25
          L 3
          L                                 mm     32         32         32         32         35        35
          Calzo                                  259033 2   269007 1   259033 4   259033 5   279820 1   279820 4
          Tornillo para calzo                    269015 2   269013 1   269015 2   269015 2   269027 3   259027 2
          Brida, tornillo, junta tórica (26 4838)  –          –          –          –        279835 1   279835 3
          Brida, tornillo, junta tórica (26 4839)  –          –          –          –        279835 2   279835 4
          Tornillo para plaquita                 269023 4   269023 3   269023 3   269023 3     –          –


           5×D       
            Vástagos de barra de mandrinar sistema QC/DM / acero
          Con conexión de agua de refrigeración 1/8-27 NPT.
          Nota:      D mín.  = 1/2 ⌀ de mango + H + Desplazamiento central L  cabezal
                                                       3
                     de corte.
  26                                                                                                 QC    DM





                                         L 3
                                                                                    L tot
                                                             26 4900                                     26 4910
          ⌀ del siste-  29E  26 4900  29E  26 4910       L tot       H      Tornillos de montaje
          ma / vásta-
             go           Cuerpo de base barra de mandrinar                                      H
                       Acero QC         Acero DM
                        5×D               5×D            mm         mm
            QC/20       243,37             –             160         –        269025 2
            QC/25       269,92             –             205        2,5       269025 2
            QC/32       302,37             –             268         6        269025 2
           DM/40         –               559,02          328         –        269025 1
           DM/50         –               694,72          418         5        269025 1
           DM/60         –               800,92          508        10        269025 1
