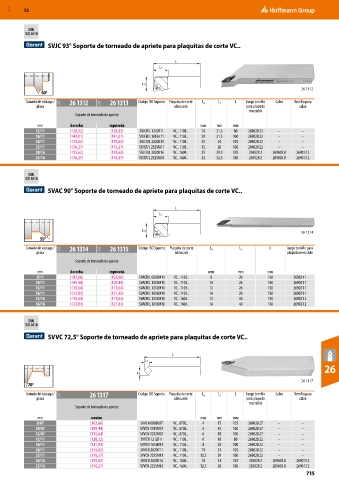

P. 715

MXD  52



           DIN
          ISO 5610
                
                  SVJC 93° Soporte de torneado de apriete para plaquitas de corte VC..


                                                              L
                                                         L1


                                                   L4
                                                                                                           26 1312
                50°
          Tamaño de vástago /   21T  26 1312  21T  26 1313  Código ISO Soporte Plaquita de corte   L 4  L 1  L  Juego tornillo   Calzo  Tornillo para
              placa                                           adecuada                  para plaquita     calzo
                                                                                        reversible
                           Soporte de torneado de apriete
              mm          derecha      izquierda                       mm    mm    mm
              12/11       (128,32)      (128,32)  SVJCR/L 1212F11  VC.. 1103..  16  21,5  80  269028 22  –  –
              16/11       (141,01)      (141,01)  SVJCR/L 1616H11  VC.. 1103..  20  21,5  100  269028 22  –  –
              20/11       (155,62)      (155,62)  SVJCR/L 2020K11  VC.. 1103..  25  24  125  269028 22  –  –
              25/11       (176,27)      (176,27)  SVJCR/L 2525M11  VC.. 1103..  32  26  150  269028 22  –  –
              20/16       (155,62)      (155,62)  SVJCR/L 2020K16  VC.. 1604..  25  29,5  125  269028 2  269005 8  269013 2
              25/16       (176,27)      (176,27)  SVJCR/L 2525M16  VC.. 1604..  32  32,5  150  269028 2  269005 8  269013 2


           DIN
          ISO 5610
                
                  SVAC 90° Soporte de torneado de apriete para plaquitas de corte VC..


                                                              L
                                                         L1

                                                   L4
                                                                                                           26 1314
               55°
          Tamaño de vástago /   21T  26 1314  21T  26 1315  Código ISO Soporte Plaquita de corte   L 4  L 1  L  Juego tornillo para
              placa                                           adecuada                                plaquita reversible
                           Soporte de torneado de apriete
              mm          derecha      izquierda                          mm         mm        mm
              8/11        (102,66)      (102,66)  SVACR/L 0808M11  VC.. 1103..  8    26        150      269021 1
              10/11       (109,44)      (109,44)  SVACR/L 1010M11  VC.. 1103..  10   26        150      269021 1
              12/11       (115,64)      (115,64)  SVACR/L 1212M11  VC.. 1103..  12   26        150      269021 1
              16/11       (121,83)      (121,83)  SVACR/L 1616M11  VC.. 1103..  16   26        150      269021 1
              12/16       (115,64)      (115,64)  SVACR/L 1212M16  VC.. 1604..  12   40        150      269021 2
              16/16       (121,83)      (121,83)  SVACR/L 1616M16  VC.. 1604..  16   40        150      269021 2


           DIN
          ISO 5610
                
                  SVVC 72,5° Soporte de torneado de apriete para plaquitas de corte VC..


                                                             L
                                                    L1
                                                                                                                   26
                                                 L4
                                                                                                           26 1317
           70°
          Tamaño de vástago /   21T  26 1317      Código ISO Soporte Plaquita de corte   L 4  L 1  L  Juego tornillo   Calzo  Tornillo para
              placa                                           adecuada                  para plaquita     calzo
                                                                                        reversible
                           Soporte de torneado de apriete
              mm                 neutro                                mm    mm    mm
              8/07               (102,66)         SVVCN 0808K07  VC.. 0702..  4  15  125  269028 27  –     –
              10/07              (109,44)         SVVCN 1010M07  VC.. 0702..  5  15  150  269028 27  –     –
              12/07              (115,64)         SVVCN 1212M07  VC.. 0702..  6  18  150  269028 27  –     –
              12/11              (128,32)         SVVCN 1212F11  VC.. 1103..  6  18  80  269028 22  –      –
              16/11              (141,01)         SVVCN 1616H11  VC.. 1103..  8  25  100  269028 22  –     –
              20/11              (155,62)         SVVCN 2020K11  VC.. 1103..  10  31  125  269028 22  –    –
              25/11              (176,27)         SVVCN 2525M11  VC.. 1103..  12,5  39  150  269028 22  –  –
              20/16              (155,62)         SVVCN 2020K16  VC.. 1604..  10  31  125  269028 2  269005 8  269013 2
              25/16              (176,27)         SVVCN 2525M16  VC.. 1604..  12,5  38  150  269028 2  269005 8  269013 2
                                                                                                             715
