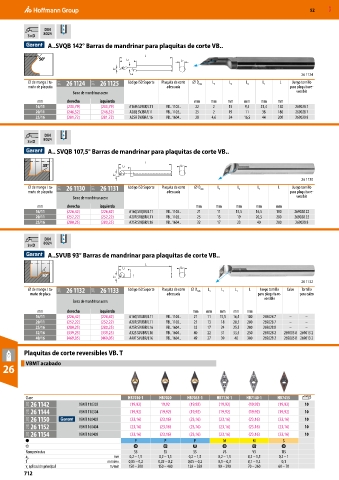

P. 712

52     MXD


                 DIN
           3×D     8024      
                  A..SVQB 142° Barras de mandrinar para plaquitas de corte VB..

                                                    L
               50°                           L1                 L2
                                         L3
                                               L4                                                          26 1124
           ⌀ de mango / ta-  21T  26 1124  21T  26 1125  Código ISO Soporte  Plaquita de corte   ⌀ D mín  L 3  L 2  L 4  L 1  L  Juego tornillo
           maño de plaquita                                 adecuada                                   para plaquita re-
                           Barra de mandrinar acero                                                      versible
              mm         derecha    izquierda                        mm    mm    mm    mm    mm    mm
              16/11     (233,79)    (233,79)  A16M SVJBR/L11  VB.. 1103..  22  2  15   9,5   31,4  150   269028 7
              20/11     (246,32)    (246,32)   A20Q SVJBR/L11  VB.. 1103..  25  2  19  11    38    180   269028 7
              25/16     (281,72)    (281,72)   A25R SVJBR/L16  VB.. 1604..  28  4,6  24  16,5  44  200   269028 8


                 DIN
           3×D     8024      
                  A.. SVQB 107,5° Barras de mandrinar para plaquitas de corte VB..

                                                    L
                35°                         L1                  L2
                                         L3
                                                                                                           26 1130
           ⌀ de mango / ta-  21T  26 1130  21T  26 1131  Código ISO Soporte  Plaquita de corte   ⌀ D mín  L 3  L 2  L 1  L  Juego tornillo
           maño de plaquita                                 adecuada                                   para plaquita re-
                           Barra de mandrinar acero                                                      versible
              mm         derecha    izquierda                         mm     mm     mm     mm     mm
              16/11     (226,42)    (226,42)  A16Q SVQBR/L11  VB.. 1103..  21  11   15,5   16,5   180   269028 22
              20/11     (252,22)    (252,22)  A20R SVQBR/L11  VB.. 1103..  25  13   19     20,5   200   269028 22
              25/16     (280,25)    (280,25)  A25R SVQBR/L16  VB.. 1604..  32  17   23     40     200    269028 8


                 DIN
           3×D     8024      
                  A..SVUB 93° Barras de mandrinar para plaquitas de corte VB..

                                                    L
                                            L1                  L2
                50°
                                         L3
                                                                                                           26 1132
           ⌀ de mango / ta-  21T  26 1132  21T  26 1133  Código ISO Soporte  Plaquita de corte   ⌀ D mín  L 3  L 2  L 1  L  Juego tornillo   Calzo  Tornillo
            maño de placa                                   adecuada                        para plaquita re-  para calzo
                                                                                              versible
                           Barra de mandrinar acero
              mm         derecha    izquierda                        mm  mm   mm   mm   mm
              16/11     (226,42)    (226,42)  A16Q SVUBR/L11  VB.. 1103..  21  11  15,5  16,5  180  269028 7  –  –
              20/11     (252,22)    (252,22)  A20R SVUBR/L11  VB.. 1103..  25  13  18  20,5  200  269028 7  –  –
              25/16     (280,25)    (280,25)  A25R SVUBR/L16  VB.. 1604..  32  17  24  25,5  200  269028 8  –  –
              32/16     (339,25)    (339,25)  A32S SVUBR/L16  VB.. 1604..  40  22  31  33,5  250  269028 2  269005 8 269013 2
              40/16     (469,05)    (469,05)  A40T SVUBR/L16  VB.. 1604..  49  27  39  40  300  269028 2  269005 8 269013 2
              Plaquitas de corte reversibles VB. T


  26      VBMT acabado





          Clase                               HB7010-1   HB7020    HB7035-1  HB7120-1   HB7140-1   HB7415
           21G  26 1142      VBMT 110302       (19,92)    19,92     (19,92)   (19,92)   (19,92)    (19,92)  10
           21G  26 1144      VBMT 110304       (19,92)   (19,92)    (19,92)   (19,92)   (19,92)    (19,92)  10
           21G  26 1150      VBMT 160402       (23,16)   (23,16)    (23,16)   (23,16)   (23,16)    (23,16)  10
           21G  26 1152      VBMT 160404       (23,16)   (23,16)    (23,16)   (23,16)   (23,16)    (23,16)  10
           21G  26 1154      VBMT 160408       (23,16)   (23,16)    (23,16)   (23,16)   (23,16)    (23,16)  10
                                                P          P         P         M          M         S

          Rompevirutas                          SS         SS        SS        VS         VS        TIS
                                         mm    0,2 – 1,5  0,2 – 1,5  0,2 – 1,5  0,2 – 1,5  0,2 – 1,5  0,2 – 1
          a p
          f                            mm/rev.  0,05 – 0,2  0,05 – 0,2  0,05 – 0,2  0,1 – 0,3  0,1 – 0,3  0,1
            aplicación principal        m/min  150 – 500  150 – 400  120 – 350  90 – 290  70 – 260  60 – 70
          v c
          712
