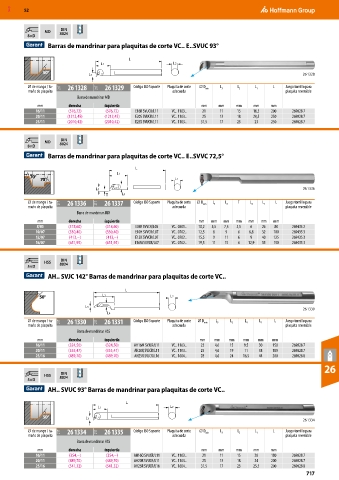

P. 717

MXD  52



                      DIN
                 MD   8024
           8×D                   
                  Barras de mandrinar para plaquitas de corte VC.. E..SVUC 93°

                                              L
                                    L1                        L2
                50°                                                                                        26 1328
                                L3
           ⌀ de mango / ta-  21T  26 1328  21T  26 1329  Código ISO Soporte  Plaquita de corte   ⌀ D mín  L 3  L 2  L 1  L  Juego tornillo para
           maño de plaquita                                   adecuada                               plaquita reversible
                            Barra de mandrinar MD
              mm         derecha      izquierda                         mm    mm    mm    mm    mm
              16/11      (576,72)     (576,72)   E16R SVUCR/L11  VC.. 1103..  21  11  15  16,5  200     269028 7
              20/11      (1212,45)    (1212,45)  E20S SVUCR/L11  VC.. 1103..  25  13  18  20,5  250     269028 7
              25/11      (2010,42)    (2010,42)  E25S SVUCR/L11  VC.. 1103..  31,5  17  23  23  250     269028 7


                      DIN
                 MD
           8×D         8024      
                  Barras de mandrinar para plaquitas de corte VC.. E..SVVC 72,5°

                                                 L
                                          L1
            70°
               70°                                            L2
                                   L3                                                                      26 1336
                                      T     L4
           ⌀ de mango / ta-  21T  26 1336  21T  26 1337  Código ISO Soporte  Plaquita de corte   ⌀ D mín  L 3  L 2  T  L 4  L 1  L  Juego tornillo para
           maño de plaquita                                   adecuada                               plaquita reversible
                            Barra de mandrinar MDI
              mm         derecha      izquierda                        mm  mm   mm  mm  mm   mm  mm
              8/05       (318,60)     (318,60)   E08F SVVCR/L05  VC.. 0501..  10,2  5,5  7,5  3,5  6  26  80  269435 2
              10/07      (330,40)     (330,40)  E10H SVVCR/L07  VC.. 0702..  12,5  8  9  6  6,8  32  100  269435 3
              12/07      (413,–)      (413,–)    E12K SVVCR/L07  VC.. 0702..  15,5  9  11  6  9  40  125  269435 3
              16/07      (651,95)     (651,95)  E16M SVVCR/L07  VC.. 0702..  19,5  11  15  6  12,9  55  150  269435 3

                      DIN
                 HSS
           5×D         8024      
                  AH.. SVJC 142° Barras de mandrinar para plaquitas de corte VC..

                                             L
               50°                   L1                      L2

                               L3
                                                                                                           26 1330
                                       L4
           ⌀ de mango / ta-  21T  26 1330  21T  26 1331  Código ISO Soporte  Plaquita de corte   ⌀ D mín  L 3  L 2  L 4  L 1  L  Juego tornillo para
           maño de plaquita                                   adecuada                               plaquita reversible
                            Barra de mandrinar HSS
              mm         derecha      izquierda                        mm   mm   mm   mm    mm   mm
              16/11      (324,50)     (324,50)  AH16M SVJCR/L11  VC.. 1103..  22  4,6  15  9,5  30  150  269028 7
              20/11      (355,47)     (355,47)  AH20Q SVJCR/L11  VC.. 1103..  25  4,6  19  11  38  180  269028 7
              25/16      (489,70)     (489,70)  AH25R SVJCR/L16  VC.. 1604..  28  4,6  24  16,5  44  200  269028 8
                                                                                                                   26
                      DIN
                 HSS  8024
           5×D                   
                  AH.. SVUC 93° Barras de mandrinar para plaquitas de corte VC..

                                             L
                                   L1                        L2
                50°            L3
                                                                                                           26 1334
           ⌀ de mango / ta-  21T  26 1334  21T  26 1335  Código ISO Soporte  Plaquita de corte   ⌀ D mín  L 3  L 2  L 1  L  Juego tornillo para
           maño de plaquita                                   adecuada                               plaquita reversible
                            Barra de mandrinar HSS
              mm         derecha      izquierda                         mm    mm    mm    mm    mm
              16/11      (354,–)      (354,–)   AH16Q SVUCR/L11  VC.. 1103..  21  11  15  20    180     269028 7
              20/11      (489,70)     (489,70)  AH20R SVUCR/L11  VC.. 1103..  25  13  18  24    200     269028 7
              25/16      (541,32)     (541,32)  AH25R SVUCR/L16  VC.. 1604..  31,5  17  23  25,5  200   269028 8
                                                                                                             717
