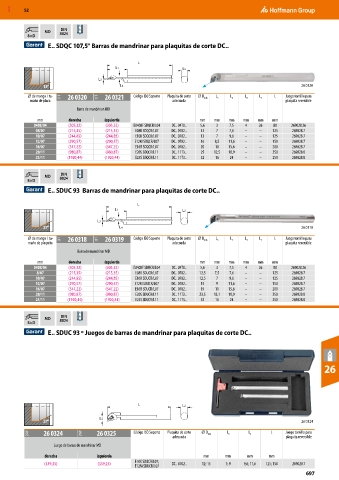

P. 697

MXD  52



                      DIN
                 MD   8024
           8×D                   
                  E.. SDQC 107,5° Barras de mandrinar para plaquitas de corte DC..


                                                 L
                                          L1                     L2
                                    L3
                15°                        L4                                                              26 0320
           ⌀ de mango / ta-  21T  26 0320  21T  26 0321  Código ISO Soporte  Plaquita de corte   ⌀ D mín  L 3  L 2  L 4  L 1  L  Juego tornillo para
            maño de placa                                     adecuada                               plaquita reversible
                            Barra de mandrinar MDI

              mm         derecha      izquierda                        mm   mm   mm   mm    mm   mm
             0408/04     (305,32)     (305,32)  E0408F SDQCR/L04  DC.. 04T0..  5,6  3  7,5  4  26  80  269028 26
              08/07      (215,35)     (215,35)  E08K SDQCR/L07  DC.. 0702..  12  7  7,6  –  –    125    269028 7
              10/07      (244,85)     (244,85)  E10K SDQCR/L07  DC.. 0702..  13  7  9,6  –  –    125    269028 7
              12/07      (290,57)     (290,57)  E12M SDQCR/L07  DC.. 0702..  16  8,5  11,6  –  –  150   269028 7
              16/07      (547,22)     (547,22)  E16R SDQCR/L07  DC.. 0702..  20  10  15,6  –  –  200    269028 7
              20/11      (980,87)     (980,87)   E20S SDQCR/L11  DC.. 11T3..  25  12,5  18,9  –  –  250  269028 8
              25/11      (1920,44)    (1920,44)  E25S SDQCR/L11  DC.. 11T3..  32  16  24  –  –   250    269028 8


                      DIN
                 MD   8024
           8×D                   
                  E.. SDUC 93  Barras de mandrinar para plaquitas de corte DC..

                                                 L
                                         L1                      L2
                                   L3
                27°                        L4                                                              26 0318

           ⌀ de mango / ta-  21T  26 0318  21T  26 0319  Código ISO Soporte  Plaquita de corte   ⌀ D mín  L 3  L 2  L 4  L 1  L  Juego tornillo para
           maño de plaquita                                   adecuada                               plaquita reversible
                            Barra de mandrinar MD

              mm         derecha      izquierda                        mm   mm   mm   mm    mm   mm
             0408/04     (305,32)     (305,32)  E0408F SDUCR/L04  DC.. 04T0..  5,6  3  7,5  4  26  80  269028 26
              8/07       (215,35)     (215,35)  E08K SDUCR/L07  DC.. 0702..  12,5  7,5  7,6  –  –  125  269028 7
              10/07      (244,85)     (244,85)  E10K SDUCR/L07  DC.. 0702..  12,5  7  9,6  –  –  125    269028 7
              12/07      (290,57)     (290,57)  E12M SDUCR/L07  DC.. 0702..  15  9  11,6  –  –   150    269028 7
              16/07      (547,22)     (547,22)  E16R SDUCR/L07  DC.. 0702..  19  11  15,6  –  –  200    269028 7
              20/11      (980,87)     (980,87)   E20S SDUCR/L11  DC.. 11T3..  23,5  13,1  18,9  –  –  250  269028 8
              25/11      (1920,44)    (1920,44)  E25S SDUCR/L11  DC.. 11T3..  32  16  24  –  –   250    269028 8


                      DIN
                 MD   8024
           8×D                   
                  E.. SDUC 93 º Juegos de barras de mandrinar para plaquitas de corte DC..






                                                                                                                   26






                                                 L               L2


                27°                 L3                                                                     26 0324
           29W  26 0324       29W  26 0325      Código ISO Soporte  Plaquita de corte   ⌀ D mín  L 3  L 2  L  Juego tornillo para
                                                              adecuada                               plaquita reversible
                    Juego de barras de mandrinar MD
                 derecha           izquierda                            mm      mm      mm     mm
                                                E10K SDUCR/L07;
                 (339,25)          (339,25)                  DC.. 0702..  12; 15  7; 9  9,6; 11,6  125; 150  269028 7
                                                E12M SDUCR/L07
                                                                                                            697
