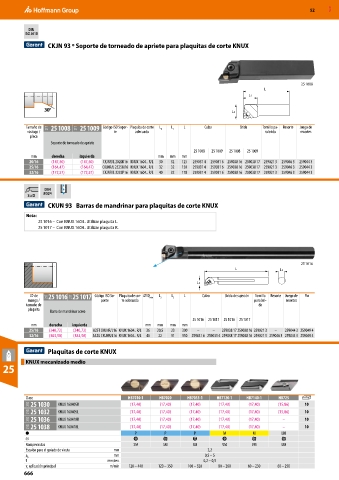

P. 666

52     MXD


           DIN
          ISO 5610
                
                  CKJN 93 º Soporte de torneado de apriete para plaquitas de corte KNUX







                                                                                                           25 1008
                                                                                              L
                                                                                        L1

                 30°                                                              L4

          Tamaño de   21T  25 1008  21T  25 1009  Código ISO Sopor- Plaquita de corte   L 4  L 1  L  Calzo  Brida  Tornillo pa- Resorte  Juego de
           vástago /                     te      adecuada                                     ra brida    resortes
            placa
                   Soporte de torneado de apriete
                                                                     25 1008  25 1009  25 1008  25 1009
            mm     derecha   izquierda                   mm  mm  mm
           20/16   (147,50)  (147,50)  CKJNR/L 2020K16 KNUX 1604.. R/L  30  32  125  259031 4  259031 6 259038 16 259038 17 259021 3  259046 3  259044 3
           25/16   (164,47)  (164,47)  CKJNR/L 2525M16 KNUX 1604.. R/L  32  32  150  259031 4  259031 6 259038 16 259038 17 259021 3  259046 3  259044 3
           32/16   (172,57)  (172,57)  CKJNR/L 3232P16 KNUX 1604.. R/L  40  32  170  259031 4  259031 6 259038 16 259038 17 259021 3  259046 3  259044 3


                 DIN
           3×D     8024      
                  CKUN 93   Barras de mandrinar para plaquitas de corte KNUX

          Nota:
              25 1016 –  Con KNUX 1604.. Utilizar plaquita L.
              25 1017 –  Con KNUX 1604.. Utilizar plaquita R.






                                                                                                           25 1016
                                                                                    L              L2


                                                                      L3
            ⌀ de   21T  25 1016 25 1017  Código ISO So- Plaquita de cor- ⌀ D mín  L 3  L 2  L  Calzo  Brida de sujeción  Tornillo  Resorte Juego de   Pin
                          21T
           mango /                   porte  te adecuada                                   para bri-  resortes
          tamaño de                                                                         da
           plaquita
                   Barra de mandrinar acero
                                                                     25 1016 25 1017 25 1016 25 1017
            mm    derecha  izquierda                mm  mm   mm  mm
           25/16  (340,72)  (340,72)  A25T CKUNR/L16 KNUX 1604.. R/L  36  20,5  23  300  –  –  259038 17 259038 16 259021 3  –  259044 3 259049 4
           32/16  (383,50)  (383,50)  A32U CKUNR/L16 KNUX 1604.. R/L  40  22  31  350 259031 6 259031 4 259038 17 259038 16 259021 3 259046 3 259044 3 259049 4

                  Plaquitas de corte KNUX

          KNUX mecanizado medio
  25





          Clase                               HB7010-1   HB7020    HB7035-1  HB7120-1   HB7140-1   HB725
           21G  25 1030  KNUX 160405R          (17,40)   (17,40)    (17,40)   (17,40)   (17,40)    (15,86)  10
           21G  25 1032  KNUX 160405L          (17,40)   (17,40)    (17,40)   (17,40)   (17,40)    (15,86)  10
           21G  25 1036  KNUX 160410R          (17,40)   (17,40)    (17,40)   (17,40)   (17,40)     –       10
           21G  25 1038  KNUX 160410L          (17,40)   (17,40)    (17,40)   (17,40)   (17,40)     –       10
                                                P          P         P         M          M         UNI

          Rompevirutas                          SM        SM         SM        VM        VM         UM
          Escalón para el guiado de viruta   mm                           2,2
          a   p                          mm                              0,5 – 5
          f                            mm/rev.                           0,2 – 0,5
          v  aplicación principal       m/min  120 – 440  120 – 350  100 – 320  80 – 260  60 – 230  60 – 250
           c
          666
