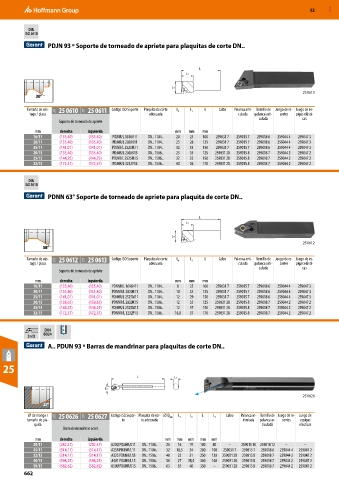

P. 662

52     MXD


           DIN
          ISO 5610
                
                  PDJN 93 º Soporte de torneado de apriete para plaquitas de corte DN..




                                                                       L
                                                                  L1

                                                             L4
                                                                                                           25 0610
              30°
          Tamaño de vás-  21T  25 0610  21T  25 0611  Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Calzo  Palanca arti- Tornillo de  Juego de re- Juego de es-
           tago / placa                              adecuada                        culada  palanca arti-  sortes  pigas elásti-
                                                                                            culada         cas
                      Soporte de torneado de apriete
             mm       derecha   izquierda                      mm  mm   mm
             16/11    (135,40)  (135,40)  PDJNR/L 1616H11  DN.. 1104..  20  25  100  259031 7  259015 7  259018 6  259044 4  259047 3
             20/11    (135,40)  (135,40)  PDJNR/L 2020K11  DN.. 1104..  25  28  125  259031 7  259015 7  259018 6  259044 4  259047 3
             25/11    (141,01)  (141,01)  PDJNR/L 2525M11  DN.. 1104..  32  33  150  259031 7  259015 7  259018 6  259044 4  259047 3
             20/15    (135,40)  (135,40)  PDJNR/L 2020K15  DN.. 1506..  25  35  125  259031 28  259015 8  259018 7  259044 2  259047 2
             25/15    (144,25)  (144,25)  PDJNR/L 2525M15  DN.. 1506..  32  35  150  259031 28  259015 8  259018 7  259044 2  259047 2
             32/15    (172,57)  (172,57)  PDJNR/L 3232P15  DN.. 1506..  40  36  170  259031 28  259015 8  259018 7  259044 2  259047 2


           DIN
          ISO 5610
                
                  PDNN 63° Soporte de torneado de apriete para plaquita de corte DN..



                                                                       L
                                                                  L1

                                                             L4
                                                                                                           25 0612
                58°
          Tamaño de vás-  21T  25 0612  21T  25 0613  Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Calzo  Palanca arti- Tornillo de  Juego de re- Juego de es-
           tago / placa                              adecuada                        culada  palanca arti-  sortes  pigas elásti-
                                                                                            culada         cas
                      Soporte de torneado de apriete
             mm       derecha   izquierda                      mm  mm   mm
             16/11    (135,40)  (135,40)  PDNNR/L 1616H11  DN.. 1104..  8  25  100  259031 7  259015 7  259018 6  259044 4  259047 3
             20/11    (135,40)  (135,40)  PDNNR/L 2020K11  DN.. 1104..  10  25  125  259031 7  259015 7  259018 6  259044 4  259047 3
             25/11    (141,01)  (141,01)  PDNNR/L 2525M11  DN.. 1104..  12  29  150  259031 7  259015 7  259018 6  259044 4  259047 3
             20/15    (138,65)  (138,65)  PDNNR/L 2020K15  DN.. 1506..  12  35  125  259031 28  259015 8  259018 7  259044 2  259047 2
             25/15    (144,25)  (144,25)  PDNNR/L 2525M15  DN.. 1506..  12  37  150  259031 28  259015 8  259018 7  259044 2  259047 2
             32/15    (172,57)  (172,57)  PDNNR/L 3232P15  DN.. 1506..  16,8  37  170  259031 28  259015 8  259018 7  259044 2  259047 2


                 DIN
           3×D     8024      
                  A.. PDUN 93 º Barras de mandrinar para plaquitas de corte DN..



  25
                                                 L            L2

                                      L3
                                                                                                           25 0626
                27°
           ⌀ de mango /   21T  25 0626  21T  25 0627  Código ISO Sopor- Plaquita de cor- ⌀ D mín  L 3  L 2  L  L 1  Calzo  Palanca ar- Tornillo de  Juego de re- Juego de
           tamaño de pla-                   te     te adecuada                        ticulada  palanca ar-  sortes  espigas
             quita                                                                           ticulada     elásticas
                       Barra de mandrinar acero
             mm       derecha   izquierda                  mm  mm  mm  mm  mm
             20/11    (282,47)  (282,47)  A20Q PDUNR/L11  DN.. 1104..  25  16  19  180  80  –  259015 10 259018 12  –  –
             25/11    (314,17)  (314,17)  A25R PDUNR/L11  DN.. 1104..  32  18,5  24  200  100  259031 7  259015 7  259018 6  259044 4  259047 2
             32/15    (314,17)  (314,17)  A32S PDUNR/L15  DN.. 1506..  40  22  31  250  130  259031 28  259015 8  259018 7  259044 2  259047 2
             40/15    (398,25)  (398,25)  A40T PDUNR/L15  DN.. 1506..  50  27  38,5  300  160  259031 28  259015 8  259018 7  259044 2  259047 2
             50/15    (582,62)  (582,62)  A50U PDUNR/L15  DN.. 1506..  63  35  48  350  –  259031 28  259015 8  259018 7  259044 2  259047 2
          662
