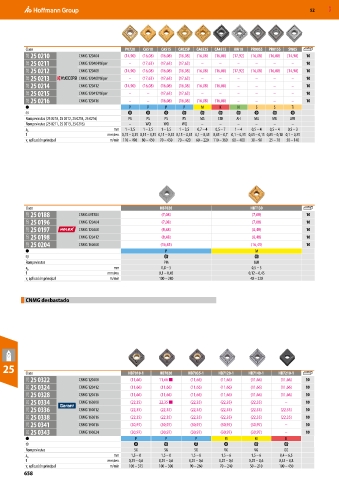

52 MXD

Clase PV720 CA510 CA515 CA025P CA6525 CA4515 KW10 PR005S PR015S SW05
25E 25 0210 CNMG 120404 (14,90) (16,08) (16,08) (16,08) (16,08) (16,08) (17,92) (16,08) (16,08) (14,90) 10
25E 25 0211 CNMG 120404 Wiper – (17,63) (17,63) (17,63) – – – – – – 10
25E 25 0212 CNMG 120408 (14,90) (16,08) (16,08) (16,08) (16,08) (16,08) (17,92) (16,08) (16,08) (14,90) 10
25E 25 0213 CNMG 120408 Wiper – (17,63) (17,63) (17,63) – – – – – – 10
25E 25 0214 CNMG 120412 (14,90) (16,08) (16,08) (16,08) (16,08) (16,08) – – – – 10
25E 25 0215 CNMG 120412 Wiper – – (17,63) (17,63) – – – – – – 10
25E 25 0216 CNMG 120416 – – (16,08) (16,08) (16,08) (16,08) – – – – 10
P P P P M K N S S Ti

Rompevirutas (25 0210, 25 0212, 25 0214, 25 0216) PG PS PS PS MS STD AH MU MU MU
Rompevirutas (25 0211, 25 0213, 25 0215) – WQ WQ WQ – – – – – –
a p mm 1 – 3,5 1 – 3,5 1 – 3,5 1 – 3,5 0,7 – 4 0,5 – 7 1 – 4 0,5 – 4 0,5 – 4 0,5 – 3
f mm/rev. 0,15 – 0,35 0,15 – 0,35 0,15 – 0,35 0,15 – 0,35 0,1 – 0,35 0,05 – 0,7 0,1 – 0,35 0,05 – 0,15 0,05 – 0,18 0,1 – 0,35
v aplicación principal m/min 110 – 490 80 – 450 70 – 430 70 – 420 60 – 220 110 – 360 60 – 400 30 – 90 25 – 70 50 – 140
c

Clase HBT020 HBT130
22D 25 0188 CNMG 09T304 (7,08) (7,08) 10
22D 25 0196 CNMG 120404 (7,08) (7,08) 10
22D 25 0197 CNMG 120408 (8,48) (8,48) 10
22D 25 0198 CNMG 120412 (8,48) (8,48) 10
22D 25 0204 CNMG 160608 (16,45) (16,45) 10
P M

Rompevirutas PM MM
a p mm 0,8 – 5 0,5 – 5
f mm/rev. 0,1 – 0,45 0,12 – 0,45
v aplicación principal m/min 100 – 280 40 – 220
c

CNMG desbastado

25 Clase HB7010-1 HB7020 HB7035-1 HB7120-1 HB7140-1 HB7210-1

21G 25 0322 CNMG 120408 (11,66) 11,66 ■ (11,66) (11,66) (11,66) (11,66) 10
21G 25 0324 CNMG 120412 (11,66) (11,66) (11,66) (11,66) (11,66) (11,66) 10
21G 25 0328 CNMG 120416 (11,66) (11,66) (11,66) (11,66) (11,66) (11,66) 10
21G 25 0334 CNMG 160608 (22,35) 22,35 ■ (22,35) (22,35) (22,35) – 10
21G 25 0336 CNMG 160612 (22,35) (22,35) (22,35) (22,35) (22,35) (22,35) 10
21G 25 0338 CNMG 160616 (22,35) (22,35) (22,35) (22,35) (22,35) (22,35) 10
21G 25 0341 CNMG 190616 (30,97) (30,97) (30,97) (30,97) (30,97) – 10
21G 25 0343 CNMG 190624 (30,97) (30,97) (30,97) (30,97) (30,97) – 10
P P P M M K

Rompevirutas SG SG SG VG VG GG
a p mm 1,5 – 8 1,5 – 8 1,5 – 8 1,5 – 6 1,5 – 6 0,4 – 6,5
f mm/rev. 0,25 – 0,6 0,25 – 0,6 0,25 – 0,6 0,25 – 0,6 0,25 – 0,6 0,32 – 0,8
v aplicación principal m/min 100 – 375 100 – 300 90 – 260 70 – 240 50 – 210 100 – 450
c
658
