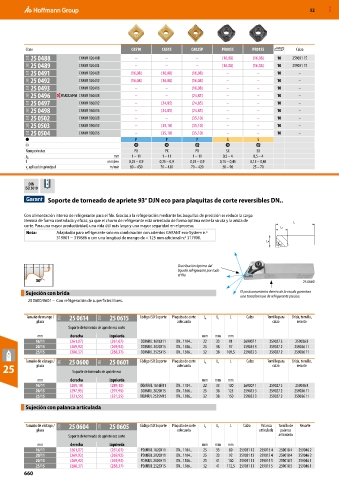

P. 660

52     MXD






          Clase                                CA510      CA515     CA025P     PR005S     PR015S         Calzo
           25E  25 0488      CNMM 1204XR        –          –          –        (16,08)    (16,08)  10   259031 15
           25E  25 0489      CNMM 1204XL        –          –          –        (16,08)    (16,08)  10   259031 15
           25E  25 0491      CNMM 120408       (16,08)    (16,08)   (16,08)      –         –      10      –
           25E  25 0492      CNMM 120412       (16,08)    (16,08)   (16,08)      –         –      10      –
           25E  25 0493      CNMM 120416        –          –        (16,08)      –         –      10      –
           25E  25 0496      CNMM 160608        –          –        (24,85)      –         –      10      –
           25E  25 0497      CNMM 160612        –         (24,85)   (24,85)      –         –      10      –
           25E  25 0498      CNMM 160616        –         (24,85)   (24,85)      –         –      10      –
           25E  25 0502      CNMM 190608        –          –        (35,10)      –         –      10      –
           25E  25 0503      CNMM 190612        –         (35,10)   (35,10)      –         –      10      –
           25E  25 0504      CNMM 190616        –         (35,10)   (35,10)      –         –      10      –
                                                 P         P          P          S         S

          Rompevirutas                          PX         PX         PX        SX         SX
          a   p                          mm    1 – 11     1 – 11     1 – 11    0,5 – 4    0,5 – 4
          f                            mm/rev.  0,25 – 0,9  0,25 – 0,9  0,25 – 0,9  0,15 – 0,45  0,15 – 0,45
          v  aplicación principal       m/min  80 – 450  70 – 430   70 – 420   30 – 90    25 – 70
           c

           DIN
          ISO 5610
                     
                  Soporte de torneado de apriete 93° DJN eco para plaquitas de corte reversibles DN..


          Con alimentación interna de refrigerante para el filo. Gracias a la refrigeración mediante las boquillas de precisión se reduce la carga
          térmica de forma controlada y eficaz, ya que el chorro de refrigerante está orientado de forma óptima entre la viruta y la arista de   L
          corte. Para una mayor productividad, una vida útil más larga y una mayor seguridad en el proceso.
                                                                                                    L1
          Nota:      Adaptador para refrigerante solo en combinación con asientos GARANT eco-System n.º
                     319001 − 319886 o con una longitud de mango de < 125 mm adicional n.º 317900.
                                                                                               L4



                                                               Distribución óptima del
                                                               líquido refrigerante por todo
                                                               el filo.
              30°                                                                                          25 0600

          Sujeción con brida                                                         El posicionamiento dentro de la escala garantiza
                                                                                     una transferencia de refrigerante precisa.
            25 0600/0601 –  Con refrigeración de superficies libres.

          Tamaño de mango /   21U  25 0614  21U  25 0615  Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Calzo  Tornillo para       Brida, tornillo,
              placa                                            adecuada                          calzo   resorte
                         Soporte de torneado de apriete eco corto
              mm          derecha      izquierda                        mm   mm  mm
              16/11       (261,07)      (261,07)  DDJNR/L 1616X11  DN.. 1104..  22  33  81  269007 1  259027 3  259036 8
              20/15       (269,92)      (269,92)  DDJNR/L 2020X15  DN.. 1506..  25  38  97  259033 3  259027 2  259036 11
              25/15       (288,37)      (288,37)  DDJNR/L 2525X15  DN.. 1506..  32  38  109,5  259033 3  259027 2  259036 11
          Tamaño de vástago /   21U  25 0600  21U  25 0601  Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Calzo  Tornillo para       Brida, tornillo,
  25          placa       Soporte de torneado de apriete eco   adecuada                          calzo   resorte

              mm          derecha      izquierda                        mm   mm  mm
              16/11       (289,10)      (289,10)  DDJNR/L 1616H11  DN.. 1104..  22  33  100  269007 1  259027 3  259036 8
              20/15       (297,95)      (297,95)  DDJNR/L 2020K15  DN.. 1506..  25  38  125  259033 3  259027 2  259036 11
              25/15       (321,55)      (321,55)  DDJNR/L 2525M15  DN.. 1506..  32  38  150  259033 3  259027 2  259036 11

          Sujeción con palanca articulada


          Tamaño de vástago /   21U  25 0604  21U  25 0605  Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Calzo  Palanca        Tornillo de   Resorte
              placa                                            adecuada                     articulada  palanca
                         Soporte de torneado de apriete eco corto                                  articulada
              mm          derecha      izquierda                        mm   mm  mm
              16/11       (261,07)      (261,07)  PDJNR/L 1620X11  DN.. 1104..  25  33  80  259031 12  259015 4  259018 4  259046 2
              20/11       (269,92)      (269,92)  PDJNR/L 2020X11  DN.. 1104..  25  33  92  259031 12  259015 4  259018 4  259046 2
              20/15       (269,92)      (269,92)  PDJNR/L 2020H15  DN.. 1506..  25  41  100  259031 13  259015 5  259018 5  259046 1
              25/15       (288,37)      (288,37)  PDJNR/L 2525X15  DN.. 1506..  32  41  112,5  259031 13  259015 5  259018 5  259046 1
