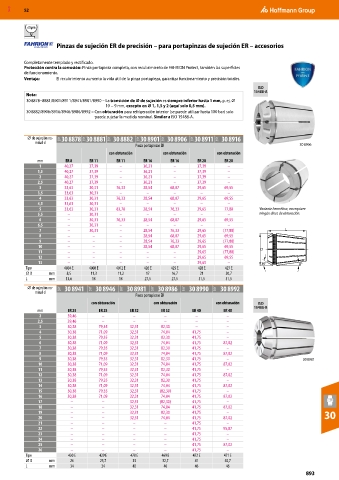

Page 893 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

≤5µm

Pinzas de sujeción ER de precisión – para portapinzas de sujeción ER – accesorios

Completamente templado y rectificado.
Protección contra la corrosión: Pinza portapieza completa, con recubrimiento de FAHRION Protect, también las superficies
de funcionamiento.
Ventaja: El recubrimiento aumenta la vida útil de la pinza portapieza, garantiza funcionamiento y precisión totales.
ISO
15488-A
Nota:
30 8878–8881/8901/8911/8941/8981/8990 – La transición de ⌀ de sujeción es siempre inferior hasta 1 mm, p. ej. ⌀
10 − 9 mm, excepto en ⌀ 1, 1,5 y 2 (aquí solo 0,5 mm).
30 8882/8906/8916/8946/8986/8992 – Con obturación para refrigeración interior (se puede utilizar hasta 100 bar) solo
puede sujetar la medida nominal. Similar a ISO 15488-A.

⌀ de sujeción no- 39Y 30 8878 30 8881 30 8882 30 8901 39Y 30 8906 39Y 30 8911 39Y 30 8916
39Y
39Y
39Y
minal d
Pinza portapiezas ER 30 8906
con obturación con obturación con obturación
mm ER 8 ER 11 ER 11 ER 16 ER 16 ER 20 ER 20
1 40,27 37,39 – 36,21 – 37,39 –
1,5 40,27 37,39 – 36,21 – 37,39 –
2 40,27 37,39 – 36,21 – 37,39 –
2,5 40,27 37,39 – 36,21 – 37,39 –
3 33,63 30,31 76,33 28,54 68,07 29,65 69,55
3,5 33,63 30,31 – – – – –
4 33,63 30,31 76,33 28,54 68,07 29,65 69,55
4,5 33,63 30,31 – – – – –
5 33,63 30,31 83,78 28,54 76,33 29,65 77,88 Variante hermética, no requiere
5,5 – 30,31 – – – – – ningún disco de obturación.
6 – 30,31 76,33 28,54 68,07 29,65 69,55
6,5 – 30,31 – – – – –
7 – 30,31 – 28,54 76,33 29,65 (77,88)
8 – – – 28,54 68,07 29,65 69,55
9 – – – 28,54 76,33 29,65 (77,88)
10 – – – 28,54 68,07 29,65 69,55
11 – – – – – 29,65 (77,88)
12 – – – – – 29,65 69,55
13 – – – – – 29,65 –
Tipo 4004 E 4008 E 4012 E 426 E 425 E 428 E 427 E
⌀ D mm 8,5 11,3 11,2 17 16,7 21 20,7
L mm 13,6 18 18 27,5 27,5 31,5 31,5
⌀ de sujeción no- 39Y 30 8941 39Y 30 8946 39Y 30 8981 39Y 30 8986 39Y 30 8990 39Y 30 8992
minal d
Pinza portapiezas ER
con obturación con obturación con obturación ISO
15488-B
mm ER 25 ER 25 ER 32 ER 32 ER 40 ER 40
2 39,46 – – – – –
2,5 39,46 – – – – –
3 30,38 79,35 32,31 82,30 – –
4 30,38 71,09 32,31 74,04 41,75 –
5 30,38 79,35 32,31 82,30 41,75 –
6 30,38 71,09 32,31 74,04 41,75 87,02
7 30,38 79,35 32,31 82,30 41,75 –
8 30,38 71,09 32,31 74,04 41,75 87,02
9 30,38 79,35 32,31 82,30 41,75 – 30 8981
10 30,38 71,09 32,31 74,04 41,75 87,02
11 30,38 79,35 32,31 82,30 41,75 –
12 30,38 71,09 32,31 74,04 41,75 87,02
13 30,38 79,35 32,31 82,30 41,75 –
14 30,38 71,09 32,31 74,04 41,75 87,02
15 30,38 79,35 32,31 (82,30) 41,75 –
16 30,38 71,09 32,31 74,04 41,75 87,02
17 – – 32,31 (82,30) 41,75 –
18 – – 32,31 74,04 41,75 87,02
19 – – 32,31 82,30 41,75 – 30
20 – – 32,31 74,04 41,75 87,02
21 – – – – 41,75 –
22 – – – – 41,75 95,87
23 – – – – 41,75 –
24 – – – – 41,75 –
25 – – – – 41,75 87,02
26 – – – – 41,75 –
Tipo 430 E 429 E 470 E 469 E 472 E 471 E
⌀ D mm 26 25,7 33 32,7 41 40,7
L mm 34 34 40 40 46 46
