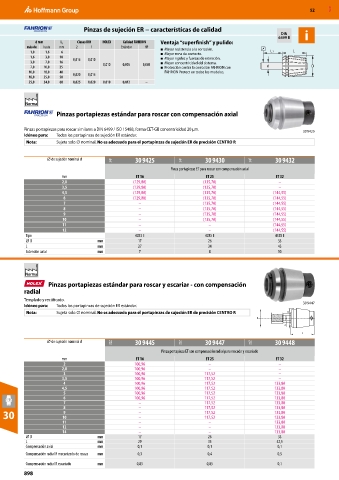

Page 898 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Pinzas de sujeción ER − características de calidad
DIN i
6499 B
d mm L 1 Clases DIN HOLEX Calidad FAHRION Ventaja “superfinish” y pulido:
más de hasta mm 2 1 Estándar HP ■ Mayor resistencia a la corrosión.
1,0 1,6 6 ■ Mayor zona de contacto. L1 L
1,6 3,0 10 ■ Mayor rigidez y fuerzas de retención.
3,0 7,0 16 0,015 0,010 0,010 0,005 0,002 ■ Mayor concentricidad del sistema.
7,0 10,0 25 ■ Protección contra la corrosión FAHRION con d D
10,0 18,0 40 0,020 0,015 FAHRION Protect en todos los modelos.
18,0 25,0 50
25,0 34,0 60 0,025 0,020 0,010 0,012 −

Norma
Pinzas portapiezas estándar para roscar con compensación axial

Pinzas portapiezas para roscar similares a DIN 6499 / ISO 15488, forma CET-GB concentricidad 20 µm. 30 9425
Idóneo para: Todos los portapinzas de sujeción ER estándar.
Nota: Sujeta solo ⌀ nominal. No es adecuado para el portapinzas de sujeción ER de precisión CENTRO P.

⌀ de sujeción nominal d 34F 30 9425 34F 30 9430 34F 30 9432
Pinza portapiezas ET para roscar con compensación axial
mm ET 16 ET 25 ET 32
2,8 (129,80) (135,70) –
3,5 (129,80) (135,70) –
4,5 (129,80) (135,70) (144,55)
6 (129,80) (135,70) (144,55)
7 – (135,70) (144,55)
8 – (135,70) (144,55)
9 – (135,70) (144,55)
10 – (135,70) (144,55)
11 – – (144,55)
12 – – (144,55)
Tipo 4033 E 4285 E 4538 E
⌀ D mm 17 26 33
L mm 27 34 43
Extensión axial mm 7 8 10

Norma
Pinzas portapiezas estándar para roscar y escariar - con compensación
radial
Templado y rectificado.
Idóneo para: Todos los portapinzas de sujeción ER estándar. 30 9447
Nota: Sujeta solo ⌀ nominal. No es adecuado para el portapinzas de sujeción ER de precisión CENTRO P.

⌀ de sujeción nominal d 32Z 30 9445 32Z 30 9447 32Z 30 9448
Pinza portapieza ET con compensación radial para roscado y escariado
mm ET 16 ET 25 ET 32
2 100,96 – –
2,8 100,96 – –
3 100,96 117,52 –
3,5 100,96 117,52 –
4 100,96 117,52 133,80
4,5 100,96 117,52 133,80
5 100,96 117,52 133,80
6 100,96 117,52 133,80
7 – 117,52 133,80
8 – 117,52 133,80
30 10 – 117,52 133,80
9
133,80
117,52
–
11 – – 133,80
12 – – 133,80
14 – – 133,80
⌀ D mm 17 26 33
L mm 29 35 42,5
Compensación axial mm 0,1 0,1 0,1
Compensación radial R mecanizado de roscas mm 0,3 0,4 0,5
Compensación radial R escariado mm 0,05 0,05 0,1
898
