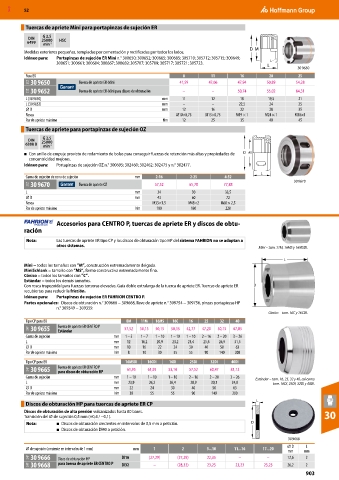

MXD 52

Tuercas de apriete Mini para portapinzas de sujeción ER
G 2,5
DIN 25000 HSC
6499 min -1
D M
Medidas exteriores pequeñas, templadas por cementación y rectificadas por todos los lados.
Idóneo para: Portapinzas de sujeción ER Mini n.° 300650; 300652; 300665; 300685; 305710; 305712; 305715; 300649;
300651; 300661; 300684; 300667; 300669; 305707; 305709; 305717; 305721; 305723.
L 30 9650
Para ER 8 11 16 20 25
31Z 30 9650 Tuerca de apriete ER-Mini 41,59 47,06 47,94 50,89 54,28
31Z 30 9652 Tuerca de apriete ER-Mini para discos de obturación – – 50,74 55,02 64,31
L (30 9650) mm 11 12 18 19,5 21
L (30 9652) mm – – 22,5 24 25
⌀ D mm 12 16 22 28 35
Rosca M10×0,75 M13×0,75 M19 × 1 M24 × 1 M30×1
Par de apriete máximo Nm 12 25 35 40 45
Tuercas de apriete para portapinzas de sujeción OZ
G 2,5
DIN
6388 D 25000 -1
min
■ Con anillo de empuje provisto de rodamiento de bolas para conseguir fuerzas de retención más altas y propiedades de D M
concentricidad mejores.
Idóneo para: Portapinzas de sujeción OZ n.° 300695; 302460; 302462; 302475 y n.° 302477.
L
Gama de sujeción de cono de sujeción mm 2-16 2-25 4-32 30 9670
31Z 30 9670 Tuerca de apriete OZ 57,52 65,78 77,88
L mm 24 30 33,5
⌀ D mm 43 60 72
Rosca M33×1,5 M48×2 M60 × 2,5
Par de apriete máximo Nm 100 180 220

Accesorios para CENTRO P, tuercas de apriete ER y discos de obtu-
ración
Nota: Las tuercas de apriete ER tipo CP y los discos de obturación tipo HP del sistema FAHRION no se adaptan a
otros sistemas. Mini – tam. 11M, 16MS y 16MSDI.

L
Mini = todos los tamaños con ″M″, construcción extremadamente delgada.
MiniSchlank = tamaño con ″MS″, forma constructiva extremadamente fina.
Cónico = todos los tamaños con ″C″.
Estándar = todos los demás tamaños.
Con rosca trapezoidal para fuerzas tensoras elevadas. Guía doble extralarga de la tuerca de apriete ER. Tuercas de apriete ER D
recubiertas para reducir la fricción.
Idóneo para: Portapinzas de sujeción ER FAHRION CENTRO P.
Partes opcionales: Discos de obturación n.° 309666 − 309668, llave de apriete n.° 309754 − 309756, pinzas portapiezas HP
n.° 309349 − 309359.
Cónico – tam. 16C y 16CDI.
Tipo CP para ER 8M 11M 16MS 16C 16 25 32 40
34F 30 9655 Tuerca de apriete ER CENTRO P 57,52 50,15 50,15 50,15 42,77 47,20 50,15 67,85
Estándar
Gama de sujeción mm 1 – 5 1 – 7 1 – 10 1 – 10 1 – 10 2 – 16 2 – 20 3 – 26
L mm 12 16,2 20,9 23,2 23,4 25,6 26,9 31,5
⌀ D mm 10 16 22 24 30 40 50 63
Par de apriete máximo Nm 8 10 30 55 55 90 140 200
Tipo CP para ER 16MSDI 16CDI 16DI 25DI 32DI 40DI
34F 30 9665 Tuerca de apriete ER CENTRO P 61,95 61,95 53,10 57,52 60,47 81,12
para discos de obturación HP
Gama de sujeción mm 1 – 10 1 – 10 1 – 10 2 – 16 2 – 20 3 – 26 Estándar – tam. 16, 25, 32 y 40, así como
L mm 23,9 26,2 26,4 28,9 30,1 34,8 tam. 16DI, 25DI, 32DI y 40DI.
⌀ D mm 22 24 30 40 50 63
Par de apriete máximo Nm 30 55 55 90 140 200
L
Discos de obturación HP para tuercas de apriete ER CP
Discos de obturación de alta presión vulcanizados hasta 80 bares.
Transición del ⌀ de sujeción 0,5 mm (+0,4 / −0,1). 30
Nota: ■ Discos de obturación crecientes en intervalos de 0,5 mm a petición. D
■ Discos de obturación DI40 a petición.
30 9668
⌀ de sujeción (creciente en intervalos de 1 mm) mm 1 2 3...10 11...16 17...20 ⌀ D L
mm mm
34F 30 9666 Disco de obturación HP DI16 (27,29) (27,29) 22,35 – – 12,6 2
34F 30 9668 para tuerca de apriete ER CENTRO P DI32 – (28,32) 23,23 23,23 23,23 26,2 2
