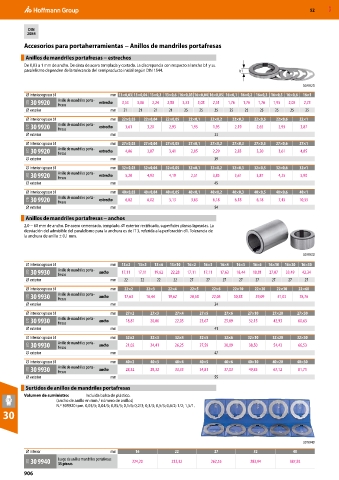

Page 906 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

DIN
2084

Accesorios para portaherramientas − Anillos de mandriles portafresas

Anillos de mandriles portafresas − estrechos
De 0,03 a 1 mm de ancho. De cinta de acero templada y cortada. La discrepancia con respecto al ancho b1 y su
paralelismo dependen de la tolerancia del semiproducto inicial según DIN 1544. b1

30 9920
⌀ interior×grosor b1 mm 13×0,03 13×0,04 13×0,3 13×0,6 16×0,03 16×0,04 16×0,05 16×0,1 16×0,2 16×0,3 16×0,5 16×0,6 16×1
37D 30 9920 Anillo de mandriles porta- estrecho 3,53 3,08 2,24 2,88 3,53 3,08 2,51 1,76 1,76 1,76 1,95 2,05 2,73
fresas
⌀ exterior mm 21 21 21 21 25 25 25 25 25 25 25 25 25
⌀ interior×grosor b1 mm 22×0,03 22×0,04 22×0,05 22×0,1 22×0,2 22×0,3 22×0,5 22×0,6 22×1
37D 30 9920 Anillo de mandriles porta- estrecho 3,61 3,20 2,93 1,95 1,95 2,19 2,65 2,93 3,87
fresas
⌀ exterior mm 33
⌀ interior×grosor b1 mm 27×0,03 27×0,04 27×0,05 27×0,1 27×0,2 27×0,3 27×0,5 27×0,6 27×1
37D 30 9920 Anillo de mandriles porta- estrecho 4,06 3,87 3,41 2,05 2,29 2,83 3,20 3,61 4,85
fresas
⌀ exterior mm 39
⌀ interior×grosor b1 mm 32×0,03 32×0,04 32×0,05 32×0,1 32×0,2 32×0,3 32×0,5 32×0,6 32×1
37D 30 9920 Anillo de mandriles porta- estrecho 5,20 4,93 4,19 2,51 3,85 3,61 3,87 4,25 5,90
fresas
⌀ exterior mm 45
⌀ interior×grosor b1 mm 40×0,03 40×0,04 40×0,05 40×0,1 40×0,2 40×0,3 40×0,5 40×0,6 40×1
37D 30 9920 Anillo de mandriles porta- estrecho 6,02 6,02 5,13 3,63 6,18 6,18 6,18 7,45 10,55
fresas
⌀ exterior mm 54
Anillos de mandriles portafresas − anchos
2,0 − 60 mm de ancho. De acero cementado, templado. ⌀ exterior rectificado, superficies planas lapeadas. La
desviación del admisible del paralelismo para la anchura es de IT 3, referida a la perforación d1. Tolerancia de
la anchura de anillo ± 0,1 mm.

30 9930

⌀ interior×grosor b1 mm 13×2 13×3 13×6 13×10 16×2 16×3 16×4 16×5 16×6 16×10 16×20 16×30
37D 30 9930 Anillo de mandriles porta- ancho 17,11 17,11 19,62 22,28 17,11 17,11 17,63 18,44 18,81 27,07 33,49 42,34
fresas
⌀ exterior mm 22 22 22 22 27 27 27 27 27 27 27 27
⌀ interior×grosor b1 mm 22×2 22×3 22×4 22×5 22×6 22×10 22×20 22×30 22×60
37D 30 9930 Anillo de mandriles porta- ancho 17,63 18,44 19,62 20,58 22,05 30,38 39,09 51,03 78,76
fresas
⌀ exterior mm 34
⌀ interior×grosor b1 mm 27×2 27×3 27×4 27×5 27×6 27×10 27×20 27×30
37D 30 9930 Anillo de mandriles porta- ancho 18,81 20,06 22,05 23,67 25,89 32,15 42,93 60,63
fresas
⌀ exterior mm 41
⌀ interior×grosor b1 mm 32×2 32×3 32×4 32×5 32×6 32×10 32×20 32×30
37D 30 9930 Anillo de mandriles porta- ancho 21,02 24,41 26,25 27,59 30,09 38,50 54,43 66,53
fresas
⌀ exterior mm 47
⌀ interior×grosor b1 mm 40×2 40×3 40×4 40×5 40×6 40×10 40×20 40×30
37D 30 9930 Anillo de mandriles porta- ancho 28,32 28,32 33,33 34,81 37,03 49,85 67,12 81,71
fresas
⌀ exterior mm 55
Surtidos de anillos de mandriles portafresas
Volumen de suministro: Incluida bolsa de plástico.
(ancho de anillo en mm / número de anillos)
N.º 309920 tam. 0,03/5; 0,04/5; 0,05/5; 0,1/6; 0,2/3; 0,3/3; 0,5/3; 0,6/2; 1/2; 1,5/1.
30

30 9940
⌀ interior mm 16 22 27 32 40

37D 30 9940 Juego de anillos mandriles portafresas 224,20 232,32 262,55 283,94 387,92
35 piezas
906
