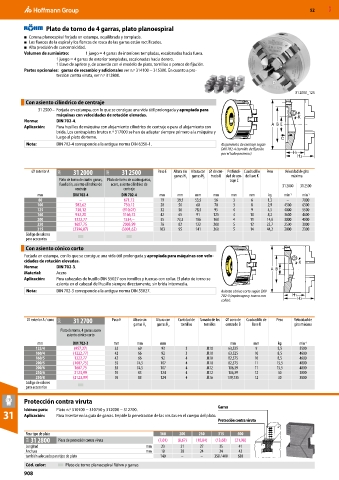

Plato de torno de 4 garras, plato planoespiral
■ Corona planoespiral forjada en estampa, equilibrada y templada.
■ Los flancos de la espiral y los flancos de rosca de las garras están rectificados.
■ Alta precisión de concentricidad.
Volumen de suministro: 1 juego = 4 garras de interiores templadas, escalonadas hacia fuera.
1 juego = 4 garras de exterior templadas, escalonadas hacia dentro.
1 Llave de apriete y, de acuerdo con el modelo de plato, tornillos o pernos de fijación.
Partes opcionales: garras de recambio y adicionales ver n.º 314100 − 315300. En cuanto a pro-
tección contra viruta, ver n.º 312800.

31 2000_125
Con asiento cilíndrico de centraje
31 2500 – Forjada en estampa, con lo que se consigue una vida útil prolongada y apropiada para
máquinas con velocidades de rotación elevadas. K
Norma: DIN 702-4.
Aplicación: Para husillos de máquina con alojamiento cilíndrico de centraje o para el alojamiento con A B E
brida. Los contraplatos brutos n.º 317000 se han de adaptar siempre primero a la máquina y
luego al plato de torno. C
Nota: DIN 702-4 corresponde a la antigua norma DIN 6350-1. Alojamiento de centraje según
DIN 702-4 (tornillo de fijación
por el lado posterior). H1
H2

⌀ exterior A 36R 31 2000 36R 31 2500 Paso E Altura sin Altura con ⌀ de cen- Profundi- Cuadradillo Peso Velocidad de giro
Plato de torno de cuatro garras, Plato de torno de cuatro garras, garras H 1 garras H 2 trado B dad de cen- de llave K máxima
traje C
fundición, asiento cilíndrico de acero, asiento cilíndrico de 31 2000 31 2500
centraje centraje
mm DIN 702-4 DIN 702-4 mm mm mm mm mm mm kg min -1 min -1
80 – 671,12 19 39,5 53,5 56 3 6 1,3 – 7000
100 582,62 730,12 20 50 68 70 3 8 2,9 4500 6300
125 730,12 (910,07) 32 56 78,5 95 4 9 4,5 4000 5500
160 932,20 1166,72 42 65 91 125 4 10 8,2 3600 4600
200 1222,77 1534,– 55 73,5 106 160 4 11 14,6 3000 4000
250 1607,75 2005,99 76 82 122 200 5 12 25,7 2500 3000
315 (2396,87) (3001,62) 103 95 141 260 5 14 44,2 2000 2300
Código de colores
para accesorios
Con asiento cónico corto
Forjada en estampa, con lo que se consigue una vida útil prolongada y apropiada para máquinas con velo-
cidades de rotación elevadas. K
Norma: DIN 702-3. A B E
Material: Acero
Aplicación: Para cabezales de husillo DIN 55027 con tornillos y tuercas con collar. El plato de torno se
asienta en el cabezal del husillo siempre directamente, sin brida intermedia.
Nota: DIN 702-3 corresponde a la antigua norma DIN 55027. Asiento cónico corto según DIN
702-3 (espárragos y tuerca con H1
collar). H2

⌀ exterior A / cono 36R 31 2700 Paso E Altura sin Altura con Cantidad de Tamaño de los ⌀ cono de Cuadradillo de Peso Velocidad de
garras H 1 garras H 2 tornillos tornillos centrado B llave K giro máxima
Plato de torno, 4 garras acero
asiento cónico corto
mm DIN 702-3 mm mm mm mm mm kg min -1
125/4 (957,27) 32 69 93 3 M10 63,525 9 5,5 5500
160/4 (1222,77) 42 66 92 3 M10 63,525 10 8,5 4600
160/5 1222,77 42 66 92 4 M10 82,575 10 8,5 4600
200/5 (1607,75) 55 74,5 107 4 M10 82,575 11 15,5 4000
200/6 1607,75 55 74,5 107 4 M12 106,39 11 15,5 4000
250/6 2123,99 76 83 124 4 M12 106,39 12 30 3000
250/8 (2123,99) 76 83 124 4 M16 139,735 12 30 3000
Código de colores
para accesorios

Protección contra viruta
Garras
Idóneo para:
Plato n.º 310100 − 310750 y 312000 − 312700.
31 Aplicación: Para insertar en la guía de garras. Impide la penetración de las virutas en el cuerpo del plato.
Protección contra viruta
Para tipo de plato 160 200 250 315 500
36R 31 2800 Pieza de protección contra viruta (7,01) (8,67) (10,84) (13,68) (21,98)
Longitud mm 23 21 27 35 41
Anchura mm 18 20 24 34 42
también adecuado para tipo de plato 140 – – 350 / 400 630
Cód. color: Plato de torno planoespiral Röhm y garras
