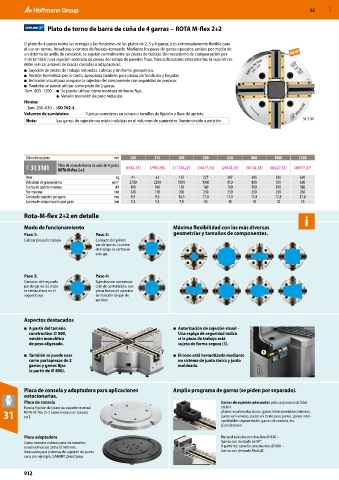

Plato de torno de barra de cuña de 4 garras − ROTA M-flex 2+2

El plato de 4 garras reúne las ventajas y las funciones de los platos de 2, 3 y 4 garras, y es extremadamente flexible para
el uso en tornos, fresadoras y centros de fresado-torneado. Mediante los pares de garras opuestos, unidos por medio de
un sistema de anillo de conexión, se sujetan centralmente las piezas de trabajo. Un mecanismo de compensación per-
mite también una sujeción centrada de piezas de trabajo de paredes finas. Para aplicaciones estacionarias, la sujeción se
debe realizar a través de placas consolas o adaptadoras.
■ Sujeción de piezas de trabajo redondas, cúbicas y sin forma geométrica.
■ Versión hermética: por lo tanto, apropiada también para piezas de fundición y forjadas.
■ Indicador visual para asegurar la sujeción del componente con seguridad de proceso.
■ También se puede utilizar como plato de 2 garras.
Tam. 800–1200 – ■ Se puede utilizar como mordaza de bocas fijas.
■ Versión monolith de peso reducido.
Norma:
Tam. 260–630 – ISO 702-4.
Volumen de suministro: Tuercas correderas en ranura o tornillos de fijación y llave de apriete.
Nota: Las garras de sujeción no están incluidas en el volumen de suministro. Suministrable a petición. 31 3101

Diámetro exterior mm 260 315 400 500 630 800 1000 1200
33U 31 3101 Plato de torno de barras de cuña de 4 garras (6563,73) (7964,98) (11726,22) (16077,45) (26402,43) (44102,38) (66227,31) (80977,27)
ROTA-M-flex 2+2
Peso kg 41 63 125 227 307 395 520 620
Velocidad de giro máxima min -1 2700 2200 1500 1100 950 800 700 600
Fuerza de apriete máxima kN 100 100 150 180 180 180 180 180
Par máximo Nm 120 120 200 250 250 250 250 250
Carrera de sujeción por garra mm 9,5 9,5 14,5 17,8 17,8 17,8 17,8 17,8
Carrera de compensación por garra mm 5,1 5,1 7,9 10 10 10 10 10
Rota-M-flex 2+2 en detalle

Modo de funcionamiento Máxima flexibilidad con las más diversas
Paso 1: Paso 2: geometrías y tamaños de componentes.
Colocar pieza de trabajo. Contacto del primer
par de garras. La pieza
de trabajo se centra en
este eje.

Paso 3: Paso 4:
Contacto del segundo Sujeción con compensa-
par de garras. La pieza ción de centralizado, con
se centra ahora en el plena fuerza de sujeción
segundo eje. (en función del par de
apriete).

Aspectos destacados

■ A partir del tamaño ■ Autorización de sujeción visual –
constructivo ⌀ 800, Una espiga de seguridad indica
versión monolítica si la pieza de trabajo está
de peso aligerado. sujeta de forma segura (1).
1
■ También se puede usar ■ El cono está hermetizado mediante
como portapiezas de 2 un sistema de junta tórica y junta
garras y garras fijas moldeada.
(a partir de ⌀ 800).

Placa de consola y adaptadora para aplicaciones Amplio programa de garras (se piden por separado).
estacionarias.
Placa de consola Garras de sujeción adecuadas para su proceso de fabri-
Para la fijación del plato de sujeción manual cación.
31 ROTA-M-flex 2+2 sobre mesas con ranuras ¡Garras escalonadas duras, garras intercambiables blandas,
garras universales, piezas en bruto para garras, garras inter-
en T.
cambiables segmentadas, garras de consola, etc.
¡Consúltenos!
Placa adaptadora Hasta el tamaño constructivo ⌀ 630 –
Como tamaño unitario para los tamaños Garras con dentado de 90°.
constructivos de 260 a ⌀ 500 mm. A partir del tamaño constructivo ⌀ 800 –
Adecuado para sistemas de sujeción de punto Garras con dentado Modul2.
cero, por ejemplo, GARANT ZeroClamp.
