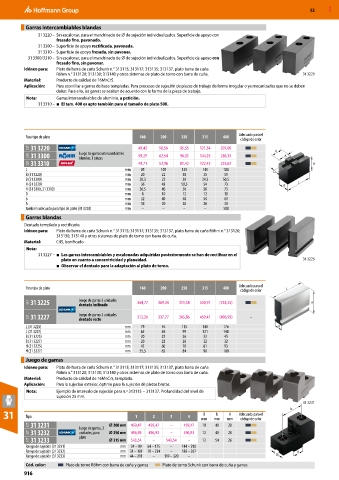

52 MXD

Garras intercambiables blandas
31 3220 – Sin escalonar, para el mandrinado de ⌀ de sujeción individualizados. Superficie de apoyo con
fresado fino, pavonado.
31 3300 – Superficie de apoyo rectificada, pavonada.
31 3310 – Superficie de apoyo fresada, sin pavonar.
31 3300/3310 – Sin escalonar, para el mandrinado de ⌀ de sujeción individualizados. Superficie de apoyo con
fresado fino, sin pavonar.
Idóneo para: Plato de barra de cuña Schunk n.° 313115; 313117; 313135; 313137, plato barra de cuña
Röhm n.° 313120; 313130; 313140 y otros sistemas de plato de torno con barra de cuña. 31 3220
Material: Producto de calidad de 16MnCr5.
Aplicación: Para atornillar a garras de base templadas. Para procesos de sujeción de piezas de trabajo de forma irregular o ya mecanizadas que no se deben
dañar. Para ello, las garras se acaban de acuerdo con la forma de la pieza de trabajo.
Nota: Garras intercambiables de aluminio, a petición.
31 3310 – ■ El tam. 400 es apto también para el tamaño de plato 500.

Adecuado para el
Para tipo de plato 160 200 250 315 400
código de color
33T 31 3220 49,42 58,56 85,55 121,54 207,09
33R 31 3300 Juego de garras intercambiables 59,29 62,54 96,03 144,25 286,15
blandas, 3 piezas
32R 31 3310 49,71 52,96 81,42 122,42 225,67
L mm 85 105 125 145 180
B (31 3220) mm 20 22 30 35 50
B (31 3300) mm 20,3 22 30 34,3 50,5
H (31 3220) mm 36 43 50,5 54 73
H (31 3300, 31 3310) mm 36,5 40 50 50 73
D mm 8 10 12 12 18
b mm 32 40 40 54 60
A mm 18 20 20 26 30
también adecuado para tipo de plato (31 3220) mm – – – – 500
Garras blandas
Dentado templado y rectificado.
Idóneo para: Plato de barra de cuña Schunk n.° 313115; 313117; 313135; 313137, plato barra de cuña Röhm n.° 313120;
313130; 313140 y otros sistemas de plato de torno con barra de cuña.
Material: C45, bonificado
Nota:
31 3227 – ■ Las garras intercambiables y escalonadas adquiridas posteriormente se han de rectificar en el
plato en cuanto a concentricidad y planeidad. 31 3225
■ Observar el dentado para la adaptación al plato de torno.

Adecuado para el
Para tipo de plato 160 200 250 315 400
código de color
33T 31 3225 Juego de garras 3 unidades 364,77 369,34 351,34 520,97 (734,25)
dentado inclinado
33T 31 3227 Juego de garras 3 unidades 312,26 337,77 385,86 459,47 (496,93) –
dentado recto
L (31 3225) mm 79 94 115 140 176
L (31 3227) mm 65 84 99 121 148
B (31 3225) mm 20 22 26 32 45
B (31 3227) mm 20 22 26 32 32
H (31 3225) mm 45 60 70 81 93
H (31 3227) mm 55,5 65 84 90 100
Juego de garras
Idóneo para: Plato de barra de cuña Schunk n.° 313115; 313117; 313135; 313137, plato barra de cuña
Röhm n.° 313120; 313130; 313140 y otros sistemas de plato de torno con barra de cuña.
Material: Producto de calidad de 16MnCr5, templado.
Aplicación: Para la sujeción exterior, óptimo para la sujeción de piezas brutas.
Nota: Ejemplo de intervalo de sujeción para n.º 313115 − 313137. Profundidad del nivel de
sujeción 25 mm.
31 3231
31 Tipo 1 2 3 4 mm mm mm Adecuado para el
b
A
D
código de color
33T 31 3231 Juego de garras, 3 ⌀ 200 mm 459,47 459,47 – 459,47 10 40 20
33T 31 3232 unidades, para ⌀ 250 mm 496,93 496,93 – 496,93 12 40 20
33T 31 3233 plato ⌀ 315 mm 543,54 – 543,54 – 12 54 26
Rango de sujeción (31 3231) mm 34 – 99 64 – 175 – 144 – 210
Rango de sujeción (31 3232) mm 31 – 101 78 – 234 – 186 – 267
Rango de sujeción (31 3233) mm 44 – 211 – 119 – 320 –
Cód. color: Plato de torno Röhm con barra de cuña y garras Plato de torno Schunk con barra de cuña y garras
916
