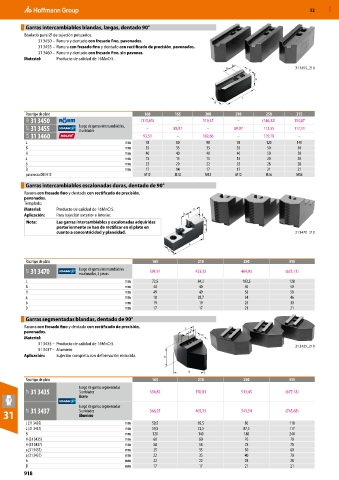

Page 918 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Garras intercambiables blandas, largas, dentado 90°
Biselado para ⌀ de sujeción pequeños.
31 3450 – Ranura y dentado con fresado fino, pavonados.
31 3455 – Ranura con fresado fino y dentado con rectificado de precisión, pavonados.
31 3460 – Ranura y dentado con fresado fino, sin pavonar.
Material: Producto de calidad de 16MnCr5.
31 3455_210

Para tipo de plato 160 165 200 210 250 315
33R 31 3450 (115,05) – 119,47 – (146,32) 154,87
33T 31 3455 Juego de garras intercambiables, – 89,97 – 89,97 112,55 117,11
3 unidades
32R 31 3460 93,51 – 102,66 – 119,18 –
L mm 78 80 98 98 120 140
B mm 35 35 35 35 50 50
H mm 40 40 40 40 50 50
a mm 15 15 15 15 20 30
b mm 22 20 22 22 28 28
D mm 17 14 17 17 21 21
para rosca DIN 912 M12 M10 M12 M12 M16 M16
Garras intercambiables escalonadas duras, dentado de 90°
Ranura con fresado fino y dentado con rectificado de precisión,
pavonados.
Templado.
Material: Producto de calidad de 16MnCr5.
Aplicación: Para sujeción exterior e interior.
Nota: Las garras intercambiables y escalonadas adquiridas
posteriormente se han de rectificar en el plato en
cuanto a concentricidad y planeidad. 31 3470_210

Para tipo de plato 165 210 250 315
33T 31 3470 Juego de garras intercambiables 391,91 423,32 469,93 (635,13)
escalonadas, 3 piezas
L mm 72,5 84,3 103,5 128
B mm 40 40 50 50
H mm 49 49 58 58
a mm 18 28,7 34 46
b mm 19 19 25 30
D mm 17 17 21 21
Garras segmentadas blandas, dentado de 90°
Ranura con fresado fino y dentado con rectificado de precisión,
pavonados.
Material:
31 3435 – Producto de calidad de 16MnCr5. 31 3435_210
31 3437 – Aluminio
Aplicación: Sujeción completa con deformación reducida.

Para tipo de plato 165 210 250 315
Juego de garras segmentadas
33T 31 3435 3 unidades 334,82 370,81 513,45 (677,18)
Acero
Juego de garras segmentadas
31 33T 31 3437 3 unidades 366,25 405,33 543,54 (765,68)
Aluminio
L (31 3435) mm 59,5 69,5 80 110
L (31 3437) mm 59,5 72,5 87,5 117
B mm 120 140 180 240
H (31 3435) mm 60 60 70 70
H (31 3437) mm 58 58 78 78
a (31 3435) mm 25 35 30 60
a (31 3437) mm 22 35 40 70
b mm 22 22 28 28
D mm 17 17 21 21
