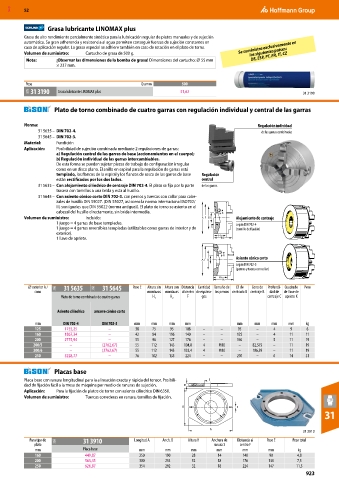

MXD 52

Grasa lubricante LINOMAX plus
Grasa de alto rendimiento parcialmente sintética para la lubricación regular de platos manuales y de sujeción
automática. Su gran adherencia y resistencia al agua permiten conseguir fuerzas de sujeción constantes en
caso de aplicación regular. La grasa especial se adhiere también en caso de rotación en el plato de torno. Se suministra exclusivamente en
Volumen de suministro: Cartucho de grasa de 500 g. los siguientes países:
DE, ESP, PT, FR, IT, CZ
Nota: ¡Observar las dimensiones de la bomba de grasa! Dimensiones del cartucho: ⌀ 55 mm
× 237 mm.

Peso Gramm 500
30N 31 3190 Grasa lubricante LINOMAX plus 51,62 31 3190

Plato de torno combinado de cuatro garras con regulación individual y central de las garras

Norma: Regulación individual
31 5635 – DIN 702-4. de las garras combinadas
31 5645 – DIN 702-3.
Material: Fundición
Aplicación: Posibilidad de sujeción combinada mediante 2 regulaciones de garras:
a) Regulación central de las garras de base (accionamientos en el cuerpo);
b) Regulación individual de las garras intercambiables.
De esta forma se pueden sujetar piezas de trabajo de configuración irregular
como en un disco plano. El anillo en espiral para la regulación de garras está
templado, los flancos de la espiral y los flancos de rosca de las garras de base Regulación
están rectificados por los dos lados. central
31 5635 – Con alojamiento cilíndrico de centraje DIN 702-4. El plato se fija por la parte de las garras.
trasera con tornillos a una brida y esta al husillo.
31 5645 – Con asiento cónico corto DIN 702-3. con pernos y tuercas con collar para cabe-
zales de husillo DIN 55027. (DIN 55027, así como la norma internacional ISO702/
III, son iguales que DIN 55022 (norma antigua)). El plato de torno se asienta en el
cabezal del husillo directamente, sin brida intermedia.
Volumen de suministro: Incluido: Alojamiento de centraje
1 juego = 4 garras de base templadas. según DIN 702-4
1 juego = 4 garras reversibles templadas (utilizables como garras de interior y de (tornillo de fijación)
exterior).
1 llave de apriete.

Asiento cónico corto
según DIN 702-3
(pernos y tuerca con collar)

⌀ exterior A / 36B 31 5635 36B 31 5645 Paso E Altura sin Altura con Distancia Cantidad Tamaño de ⌀ de Cono de Profundi- Cuadrado Peso
cono mordazas mordazas al centro de espárra- los pernos centrado B centraje B dad de de llave de
Plato de torno combinado de cuatro garras H 1 H 2 F gos centraje C apriete K

Asiento cilíndrico amarre cónico corto
mm DIN 702-4 DIN 702-3 mm mm mm mm mm mm mm mm kg
125 1755,25 – 38 75 95 108 – – 95 – 4 9 6
160 1867,34 – 42 84 116 140 – – 125 – 4 11 11
200 2775,94 – 55 96 127 176 – – 160 – 5 11 19
200/5 – (2762,67) 55 112 143 104,8 4 M10 – 82,575 – 11 19
200/6 – (2762,67) 55 112 143 133,4 4 M10 – 106,39 – 11 19
250 3228,77 – 76 102 135 224 – – 200 – 6 14 31

Placas base
Placa base con ranura longitudinal para la alineación exacta y rápida del tensor. Posibili- E
dad de fijación fácil a la mesa de máquina por medio de ranuras de sujeción. H
Aplicación: Para la fijación de platos de torno con asiento cilíndrico DIN 6350.
Volumen de suministro: Tuercas correderas en ranura, tornillos de fijación.
F
B S
31

A
31 3910
Para tipo de 36B 31 3910 Longitud A Anch. B Altura H Anchura de Distancia al Paso E Peso total
plato ranura S centro F
mm Placa base mm mm mm mm mm mm kg
160 449,87 250 190 28 14 140 90 4,8
200 563,45 300 234 32 18 176 130 7,5
250 626,87 354 292 32 18 224 147 11,5
923
