52 MXD

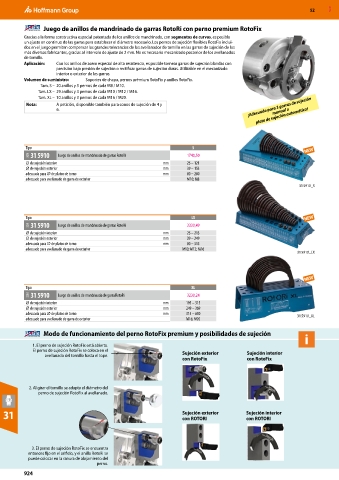

Juego de anillos de mandrinado de garras RotoRi con perno premium RotoFix
Gracias a la forma constructiva especial patentada de los anillos de mandrinado, con segmentos de curvas, es posible
un ajuste en continuo de las garras para establecer el diámetro necesario. Los pernos de sujeción flexibles RotoFix inclui-
dos en el juego permiten compensar las grandes tolerancias de los avellanados de tornillo en las garras de sujeción de los
más diversos fabricantes, gracias al intervalo de ajuste de 2 mm. No es necesario mecanizado posterior de los avellanados
de tornillo.
Aplicación: Con los anillos de acero especial de alta resistencia, es posible tornear garras de sujeción blandas con
precisión bajo presión de sujeción o rectificar garras de sujeción duras. Utilizable en el mecanizado
interior o exterior de las garras.
Volumen de suministro: Soportes de chapa, pernos prémium RotoFix y anillos RotoFix.
Tam. S – 20 anillos y 3 pernos de cada M8 / M10.
Tam. LX – 29 anillos y 3 pernos de cada M10 / M12 / M16.
Tam. XL – 10 anillos y 3 pernos de cada M16 / M20.
Nota: A petición, disponible también para conos de sujeción de 4 y ¡Adecuado para 3 garras de sujeción
manual o
6. plato de sujeción automática!

Tipo S
30N 31 5910 Juego de anillos de mandrinado de garras RotoRi 1740,50
⌀ de sujeción interior mm 25 – 121
⌀ de sujeción exterior mm 39 – 153
adecuada para ⌀ de platos de torno mm 80 – 200
adecuado para avellanado de garra de exterior M10; M8
31 5910_S

Tipo LX
30N 31 5910 Juego de anillos de mandrinado de garras RotoRi 2330,49
⌀ de sujeción interior mm 25 – 213
⌀ de sujeción exterior mm 39 – 249
adecuada para ⌀ de platos de torno mm 80 – 315
adecuado para avellanado de garra de exterior M10; M12; M16
31 5910_LX

Tipo XL
30N 31 5910 Juego de anillos de mandrinado de garra RotoRi 3230,24
⌀ de sujeción interior mm 195 – 315
⌀ de sujeción exterior mm 249 – 369
adecuada para ⌀ de platos de torno mm 315 – 630 31 5910_XL
adecuado para avellanado de garra de exterior M16; M20

Modo de funcionamiento del perno RotoFix premium y posibilidades de sujeción i

1. El perno de sujeción RotoFix está abierto.
El perno de sujeción RotoFix se coloca en el Sujeción exterior Sujeción interior
avellanado del tornillo hasta el tope.
con RotoFix con RotoFix

2. Al girar el tornillo se adapta el diámetro del
perno de sujeción RotoFix al avellanado.

31 Sujeción exterior Sujeción interior
con ROTORI
con ROTORI

3. El perno de sujeción RotoFix se encuentra
entonces fijo en el orificio, y el anillo RotoRi se
puede colocar en la ranura de alojamiento del
perno.
924
