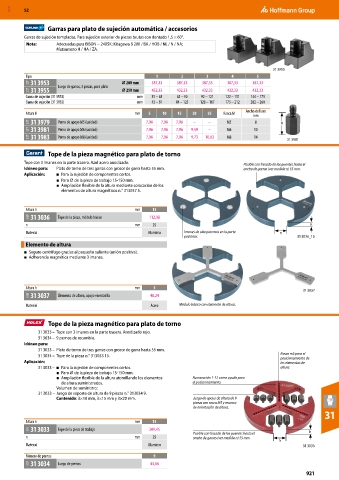

MXD 52

Garras para plato de sujeción automática / accesorios
Garras de sujeción templadas. Para sujeción exterior de piezas brutas con dentado 1,5 × 60°.
Nota: Adecuadas para BISON − 2405K; Kitagawa B 200 / BA / HOB / NL / N / NA;
Matsumoto H / HA / ZA.

31 3953
Tipo 1 2 3 4 5
33T 31 3953 Juego de garras, 3 piezas, para plato ⌀ 200 mm 387,33 387,33 387,33 387,33 387,33
33T 31 3955 ⌀ 250 mm 432,33 432,33 432,33 432,33 432,33
Gama de sujeción (31 3953) mm 35 – 63 62 – 90 92 – 121 122 – 151 144 – 173
Gama de sujeción (31 3955) mm 43 – 81 84 – 123 128 – 167 173 – 212 202 – 260
Ancho de llave
Altura H mm 5 10 15 20 25 Rosca M
mm
33T 31 3979 Perno de apoyo M5 (unidad) 7,96 7,96 7,96 – – M5 8 H
33T 31 3981 Perno de apoyo M6 (unidad) 7,96 7,96 7,96 9,59 – M6 10
33T 31 3983 Perno de apoyo M8 (unidad) 7,96 7,96 7,96 9,73 10,03 M8 14 31 3981

Tope de la pieza magnético para plato de torno
Tope con 3 imanes en la parte trasera. Azul acero anodizado. Posible con fresado de los puentes hasta el
Idóneo para: Plato de torno de tres garras con grosor de garra hasta 55 mm. ancho de garras (ver medida n) 55 mm.
Aplicación: ■ Para la sujeción de componentes cortos.
■ Para ⌀ de la pieza de trabajo 15-150 mm.
■ Ampliación flexible de la altura mediante colocación de los
elementos de altura magnéticos n.° 313037 5.

Altura h mm 15
31W 31 3036 Tope de la pieza, módulo básico 112,98
n mm 25 h
Material Aluminio Imanes de alta potencia en la parte n
posterior. 31 3036_15
Elemento de altura
■ Seguro centrífugo gracias al pequeño saliente (unión positiva).
■ Adherencia magnética mediante 3 imanes.

Altura h mm 5 31 3037
31W 31 3037 Elemento de altura, apoyo en estrella 48,24
Material Acero Módulo básico con elemento de altura.

Tope de la pieza magnético para plato de torno
31 3033 – Tope con 3 imanes en la parte trasera. Anodizado rojo.
31 3034 – 9 pernos de recambio.
Idóneo para:
31 3033 – Plato de torno de tres garras con grosor de garra hasta 55 mm.
31 3034 – Tope de la pieza n.° 313033 15. Rosca m5 para el
posicionamiento de
Aplicación: los elementos de
31 3033 – ■ Para la sujeción de componentes cortos. altura.
■ Para ⌀ de la pieza de trabajo 15-150 mm.
■ Ampliación flexible de la altura atornillando los elementos Numeración 1-12 como ayuda para
de altura suministrados. el posicionamiento.
Volumen de suministro:
31 3033 – Juego de soporte de altura de 9 piezas n.° 313034 9.
Contenido: 3×10 mm, 3×15 mm y 3×20 mm. Juego de apoyo de altura de 9
piezas con rosca M5 y muesca
de orientación de altura.
31
Altura h mm 15
31V 31 3033 Tope de la pieza de trabajo 209,45 h
Posible con fresado de los puentes hasta el
n mm 25 ancho de garras (ver medida n) 55 mm.
n
Material Aluminio 31 3033
Número de pernos 9
31V 31 3034 Juego de pernos 43,66
921
