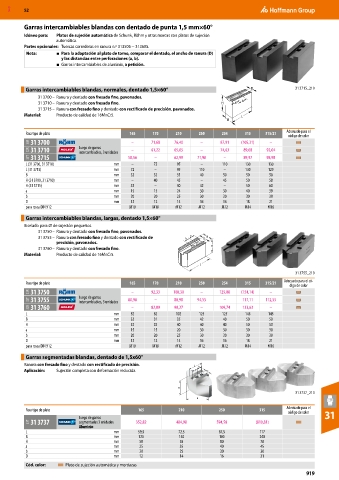

Page 919 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Garras intercambiables blandas con dentado de punta 1,5 mm×60°
Idóneo para: Platos de sujeción automática de Schunk, Röhm y otras marcas con platos de sujeción
automática.
Partes opcionales: Tuercas correderas en ranura n.º 313505 − 313605.
Nota: ■ Para la adaptación al plato de torno, comparar el dentado, el ancho de ranura (D)
y las distancias entre perforaciones (a, b).
■ Garras intercambiables de aluminio, a petición.

Garras intercambiables blandas, normales, dentado 1,5×60° 31 3715_210
31 3700 – Ranura y dentado con fresado fino, pavonados.
31 3710 – Ranura y dentado con fresado fino.
31 3715 – Ranura con fresado fino y dentado con rectificado de precisión, pavonados.
Material: Producto de calidad de 16MnCr5.

Adecuado para el
Para tipo de plato 165 170 210 250 254 315 315/21
código de color
33R 31 3700 – 71,68 76,40 – 87,91 (105,31) –
32R 31 3710 Juego de garras – 61,22 65,05 – 74,63 89,68 92,04
intercambiables, 3 unidades
33T 31 3715 58,56 – 62,99 71,98 – 89,97 98,98
L (31 3700, 31 3710) mm – 72 95 – 110 130 130
L (31 3715) mm 72 – 95 110 – 130 129
B mm 32 32 35 40 50 50 50
H (31 3700, 31 3710) mm – 40 45 – 45 50 58
H (31 3715) mm 32 – 40 42 – 50 60
a mm 15 15 24 30 30 40 39
b mm 20 20 25 30 30 30 30
D mm 12 12 14 16 16 18 21
para rosca DIN 912 M10 M10 M12 M12 M12 M14 M16
Garras intercambiables blandas, largas, dentado 1,5×60°
Biselado para ⌀ de sujeción pequeños.
31 3750 – Ranura y dentado con fresado fino, pavonados.
31 3755 – Ranura con fresado fino y dentado con rectificado de
precisión, pavonados.
31 3760 – Ranura y dentado con fresado fino.
Material: Producto de calidad de 16MnCr5.

31 3755_210
Adecuado para el có-
Para tipo de plato 165 170 210 250 254 315 315/21
digo de color
33R 31 3750 – 92,33 100,30 – 125,08 (154,14) –
33T 31 3755 Juego de garras 80,98 – 80,98 94,55 – 117,11 112,55
intercambiables, 3 unidades
32R 31 3760 – 82,89 90,27 – 109,74 133,63 –
L mm 82 82 102 125 125 145 145
B mm 32 31 35 42 40 50 50
H mm 32 32 40 40 40 50 50
a mm 15 15 20 30 30 30 30
b mm 20 20 25 30 30 30 30
D mm 12 12 14 16 16 18 21
para rosca DIN 912 M10 M10 M12 M12 M12 M14 M16

Garras segmentadas blandas, dentado de 1,5x60°
Ranura con fresado fino y dentado con rectificado de precisión.
Aplicación: Sujeción completa con deformación reducida.

31 3737_210

Adecuado para el
Para tipo de plato 165 210 250 315
código de color 31
Juego de garras
33T 31 3737 segmentadas 3 unidades 352,82 484,98 594,58 (810,81)
Aluminio
L mm 59,5 72,5 87,5 117
B mm 120 140 180 240
H mm 58 58 80 78
a mm 25 35 40 45
b mm 20 25 30 30
D mm 12 14 16 21
Cód. color: Plato de sujeción automática y mordazas
