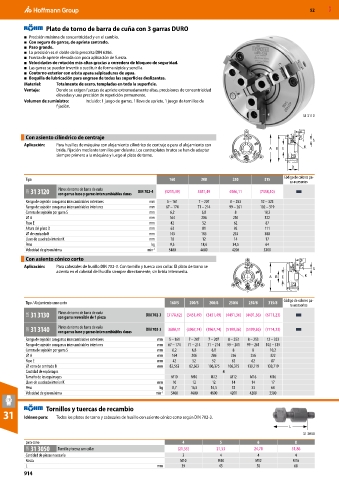

52     MXD


                 Plato de torno de barra de cuña con 3 garras DURO
          ■   Precisión máxima de concentricidad y en el cambio.
          ■   Con seguro de garras, de apriete centrado.
          ■   Paso grande.
          ■   La precisión es el doble de la prescrita DIN 6386.
          ■   Fuerza de apriete elevada con poca aplicación de fuerza.
          ■   Velocidades de rotación más altas gracias a corredera de bloqueo de seguridad.
          ■   Las garras se pueden invertir o sustituir de forma rápida y sencilla.
          ■   Contorno exterior con arista apara salpicaduras de agua.
          ■   Boquilla de lubricación para engrase de todas las superficies deslizantes.
          Material:   Totalmente de acero, templadas en toda la superficie.
          Ventaja:   Donde se exigen fuerzas de apriete extremadamente altas, precisiones de concentricidad
                     elevadas y una precisión de repetición permanente.
          Volumen de suministro:   Incluido: 1 juego de garras, 1 llave de apriete, 1 juego de tornillos de
                     fijación.
                                                                                                           31 3110


          Con asiento cilíndrico de centraje
          Aplicación:   Para husillos de máquina con alojamiento cilíndrico de centraje o para el alojamiento con
                     brida. Fijación mediante tornillos por delante. Los contraplatos brutos se han de adaptar
                     siempre primero a la máquina y luego al plato de torno.


                                                                                                     Código de colores pa-
          Tipo                                               160        200        250        315
                                                                                                       ra accesorios
           33R  31 3120  Platos de torno de barra de cuña   DIN 702-4  (3215,49)  3451,49  4506,11  (7338,10)
                     con garras base y garras intercambiables duras
          Rango de sujeción con garras intercambiables exteriores   mm  5 – 161  7 – 207  8 – 253  12 – 323
          Rango de sujeción con garras intercambiables interiores   mm  67 – 174  71 – 214  99 – 261  102 – 319
          Carrera de sujeción por garra S            mm      6,2        6,8        8          10,2
          ⌀ A                                        mm      164        206        256        322
          Paso E                                     mm      42         52         62         87
          Altura del plato D                         mm      63         81         92         111
          ⌀ de centrado B                            mm      145        185        235        300
          Llave de cuadrado interior K               mm      10         12         14         17
          Peso                                        kg     9,3        18,6       34,5       64
          Velocidad de giro máxima                   min -1  5400      4600        4200       3300
          Con asiento cónico corto
          Aplicación:   Para cabezales de husillo DIN 702-3. Con tornillo y tuerca con collar. El plato de torno se
                     asienta en el cabezal del husillo siempre directamente, sin brida intermedia.





          Tipo / Alojamiento cono corto                      160/5  200/5  200/6  250/6  250/8  315/8  Código de colores pa-
                                                                                                       ra accesorios
           33R  31 3130  Platos de torno de barra de cuña   DIN 702-3  (3178,62)  (3451,49)  (3451,49)  (4491,36)  (4491,36)  (6711,23)
                     con garra reversible de 1 pieza

           33R  31 3140  Platos de torno de barra de cuña   DIN 702-3  3680,11  (3967,74)  (3967,74)  (5199,36)  (5199,36)  (7714,23)
                     con garras base y garras intercambiables duras
          Rango de sujeción con garras intercambiables exteriores   mm  5 – 161  7 – 207  7 – 207  8 – 253  8 – 253  12 – 323
          Rango de sujeción con garras intercambiables interiores   mm  67 – 174  71 – 214  71 – 214  99 – 261  99 – 261  102 – 319
          Carrera de sujeción por garra S               mm    6,2   6,8    6,8     8      8     10,2
          ⌀ A                                           mm   164    206    206    256    256    322
          Paso E                                        mm    42     52     52    62     62     87
          ⌀ cono de centrado B                          mm   82,563  82,563  106,375  106,375  139,719  139,719
          Cantidad de espárragos                                               4
          Tamaño de los espárragos                           M10    M10    M12    M12    M16    M16
          Llave de cuadrado interior K                  mm    10     12     12    14     14     17
          Peso                                           kg   8,7   16,5   16,5   33     33     60
          Velocidad de giro máxima                      min -1  5400  4600  4600  4200   4200   3300

                 Tornillos y tuercas de recambio
  31      Idóneo para:   Todos los platos de torno y cabezales de husillo con asiento cónico corto según DIN 702-3.

                                                                                                       L
                                                                                                           31 3050
          para cono                                              4            5            6             8
           33R  31 3050  Tornillo y tuerca con collar          (21,53)       21,53        24,78        31,86
          Cantidad de piezas necesaria                           3            4            4             4
          Rosca                                                 M10           M10          M12          M16
          L                                             mm       39           43           50           60
